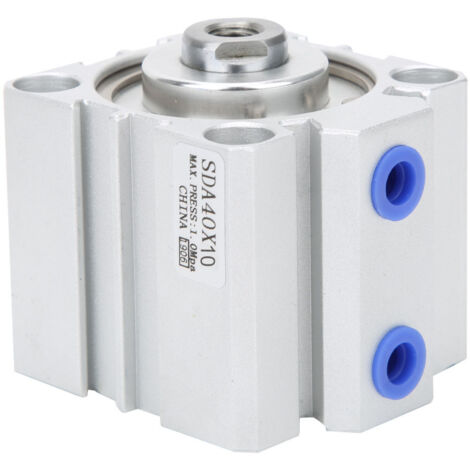

10-mm-Doppelwirkungs-Pneumatikzylinder – Aluminiumlegierung, Komponente SDA40X10

Willkommen in unserem Shop!
Entdecken Sie unseren Druckluftzylinder Modell SDA40 – ein hochwertiges Produkt für zuverlässige und langlebige Leistung. Er ist aus einer robusten und formstabilen Aluminiumlegierung gefertigt. Die Konstruktion umfasst Vorder- und Rückseite, die fest mit dem Zylinderrohr verschraubt sind und so einen dichten und sicheren Sitz gewährleisten. Der Kolben verfügt über eine spezielle bidirektionale Dichtung, die zu einer kompakten Bauweise mit integriertem Ölreservoir beiträgt. Selbstschmierende Lager in der Vorderseite sorgen für optimale Schmierung und reibungslosen Betrieb.
Dieser doppeltwirkende Zylinder ist mit einem festen Puffer, genauer gesagt einem Stoßdämpfungspad, ausgestattet. Er ist für den Betrieb mit Druckluft im Druckbereich von 0,15 bis 0,8 MPa (mit einem Prüfdruck von 1,5 MPa / 215 psi) und im Temperaturbereich von -20 °C bis 80 °C (4 °F bis 176 °F) ausgelegt. Wir bieten drei verschiedene Hubvarianten für dieses Modell an. Jede Einheit wird mit den unten aufgeführten detaillierten Spezifikationen geliefert.
**Produktspezifikationen:** *
**Artikeltyp:** Druckluftpumpe *
**Modell:** SDA40 *
**Hauptmaterial:** Aluminiumlegierung *
**Arbeitsmedium:** Luft *
**Arbeitsdruck:** 0,15–0,8 MPa *
**Prüfdruck:** 1,5 MPa (215 psi) *
**Padform:** Festes Pad (Stoßdämpfendes Pad) *
**Funktionsweise:** Doppeltwirkend *
**Betriebstemperatur:** -20 °C bis 80 °C (4 °F bis 176 °F) *
**Verfügbare Ausführungen & detaillierte Abmessungen:**
1.
**Ausführung: SDA40X10 (Hub: 10 mm)**
*
Doppelseitig: Ø10
*
Gewinde: M8x1,25
*
Bohrung: Ø6,5
*
Kolbenstangendurchmesser: 16
*
Kolbenstangen-Innengewinde: M8x1,25, Tiefe 12
*
Lochabstand: 19
*
Lufteinlassgewinde: PT1/8
*
Gesamtlänge des Zylinders: 43
*
Zylinderkörperlänge: 36
2.
**Ausführung: SDA40X15 (Hub: 15 mm)**
*
Doppelseitig: Ø10
*
Gewinde: M8x1,25
*
Bohrung: Ø6,5
*
Kolbenstangendurchmesser: 16
*
Kolbenstangen-Innengewinde: M8x1,25, Tiefe 12
*
Lochabstand: 24
*
Lufteinlassgewinde: PT1/8
*
Gesamtlänge des Zylinders: 48
*
Zylinderkörperlänge: 41
3.
**Ausführung: SDA40X20 (Hub: 20 mm)**
*
Doppelseitig: Ø10
*
Gewinde: M8x1,25
*
Bohrung: Ø6,5
*
Kolbenstangendurchmesser: 16
*
Kolbenstangen-Innengewinde: M8x1,25, Tiefe 12
*
Lochabstand: 29
*
Lufteinlassgewinde: PT1/8
*
Gesamtlänge des Zylinders: 53
*
Zylinderkörperlänge: 46
Bitte wählen Sie Ihren gewünschten Hub (10 mm, 15 mm oder 20 mm) bei der Bestellung. Sie erhalten einen (1) Luftzylinder entsprechend Ihrer gewählten Spezifikation.
