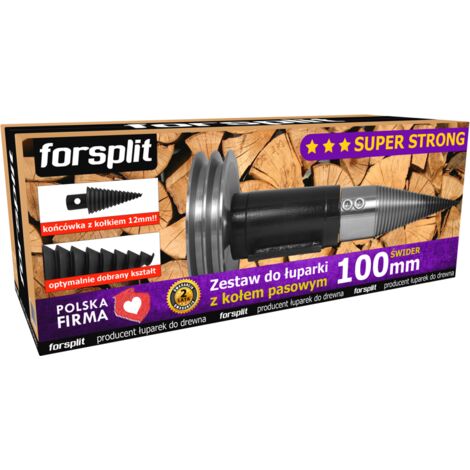

100-mm-Holzspalter mit Schneckenrad und Riemenscheibe / Bausatz ZK3P-100K2

Modell: ZK3P-100K2

Der Bausatz ZK3P-100K2 mit Riemenscheibe ist für den Bau eines Holzspalters mit Schneckenrad vorgesehen, der von einem Elektro- oder Verbrennungsmotor angetrieben wird. Der Bausatz basiert auf einer soliden und langlebigen Nabe mit eingebauten Lagern vom Typ 6308, der Schneckenrad ist auf einer Welle mit einem Ausgang vom Typ 40B mit 40 mm Durchmesser montiert, die Riemenscheibe ist auf einer Welle mit 35 mm Durchmesser montiert und mit einem 10-mm-Keil arretiert und von hinten zusätzlich mit einer Inbusschraube gesichert. Das Set enthält einen Holzschneckenbohrer mit 100 mm Durchmesser (mit auswechselbarer, festgesteckter Spitze), ideal für den Bau professioneller Spalter für den privaten und industriellen Gebrauch. Dieses Set, das den oben genannten Bohrer enthält, ist die beste Lösung für anspruchsvolle Kunden zum Spalten großer Stämme mit einem Durchmesser von über 40 cm. Für diesen Bohrer ist ein Aufsatz erhältlich, mit dem sich der Durchmesser auf 170 mm erweitern lässt. Der Bohrer ist mit einer austauschbaren Spitze ausgestattet, die mit einem robusten Spreizstift gesichert ist, sodass die Spitze beim Umschalten auf Linkslauf nicht herausfallen kann.


Dieses Set wurde auf der Grundlage jahrelanger Erfahrung entwickelt und vollständig im eigenen Haus aus hochwertigen Materialien unter Verwendung moderner CNC-Maschinen und -Technologie hergestellt – dies garantiert jahrelangen störungsfreien Betrieb. Was sind die Vorteile unseres Produkts:

Die Nabenkonstruktion besteht aus dickwandigem Rohr und

• SOLIDE bewährte Lager, was maximale ZUVERLÄSSIGKEIT gewährleistet. Wir bieten Produkte höchster Qualität zusammen mit
• einer schriftlichen 24-monatigen Garantie ! Sie kaufen direkt vom POLNISCHEN HERSTELLER!
• Das spezielle Design des Bohrers ermöglicht ein sanftes und schnelles Einschrauben ins Holz.
• Die Bohrerspitze wird professionell wärmebehandelt, was ihre Haltbarkeit und Lebensdauer maximiert! Alle Teile werden in unserem Unternehmen von
• POLNISCHEN Mitarbeitern unter strenger Qualitätskontrolle hergestellt – mit dem Kauf unseres Sets unterstützen Sie die polnische Wirtschaft.
• Sehr gutes Preis-Leistungs-Verhältnis. Tausende zufriedene Kunden auf der ganzen Welt! TECHNISCHE DATEN
• Bohrer mit austauschbarer Spitze (mit Stift):
• [S100K2-40B]

Materialtyp:

Experimentell ausgewählter hochfester CHROMSTAHL

RICHTIG GEHÄRTETE SPITZE – garantiert hohe Haltbarkeit und lange Lebensdauer

• Bohrerdurchmesser: fi 100mm
• Bohrerlänge:
• 280 mm Länge des Arbeitsteils:
• 220 mm Durchmesser der Bohrung für die Welle:
• 40 mm Befestigung des Bohrers an der Welle:
• zwei M16-Schrauben , die eine korrekte Funktion in beide Richtungen gewährleisten
• Tiefes Linksgewinde des Bohrers mit sägeförmiger Ausführung, die ein freies Einschrauben in das Holz gewährleistet Die Spitze wird mit einem Spreizstift mit 12 mm Durchmesser verriegelt!
• wodurch die entsprechende Festigkeit der Verbindung erhalten bleibt. Austauschbare Spitzen zum Verkauf erhältlich! Empfohlene Schneckendrehzahl:
• 400-600 U/min Schneckenkomponenten:
• Schneckenkörper (1):
• [K-S100K2] Körperlänge:

190 mm

Länge des Arbeitsteils des Körpers:

130 mm

• Befestigung der austauschbaren Spitze: 12-mm-Erweiterungsstift!!
• Austauschbare Spitze: [SWK2]
• Materialqualität: Experimentell ausgewählter hochfester CHROMSTAHL

RICHTIG GEHÄRTETE SPITZE – dies garantiert ihre hohe Haltbarkeit und Lebensdauer

Länge der Spitze:

• 115 mm Länge des Arbeitsteils der Spitze:
• 90 mm
• Montage im Körper: Spreizstift 12mm!!
• Endstücke ab Lager lieferbar Basisset:
• [ZK3P] Lochabstand:
• 124mm x 96mm

Nabe:

[PA6308]

• Gehäuselänge: 200mm mit zwei eingebauten massiven 6308ZZ Lagern

Gehäusedurchmesser:

fi 106mm

• Nabenbasis: 148mm x 120mm
• Nabenbasis - Lochabstand: 124mm x 96mm
• Nabenbasis - Lochdurchmesser: fi 14mm
• Welle: [WK3P]
• Materialgüte: Experimentell ausgewählter hochfester CHROMSTAHL

Wellenlänge:

324 mm

• Lagerdurchmesser: fi 40 mm
• Durchmesser unter der Schnecke: fi 40 mm
• Löcher für die Schneckenbefestigungsschrauben: 2 x fi 16 mm
• Durchmesser für die Riemenscheibe: 35 mm
• Riemenscheibe: [K2X17-200-35-K10]
• SOLIDE STAHLRIEMENSCHEIBE – wir verkaufen keine zerbrechlichen Riemenscheiben aus Gusseisen!

Durchmesser:

fi 200mm

• Wellenlochdurchmesser: fi 35mm
• Keilnutloch: 10mm
• Für Keilriemen: 2X17mm
