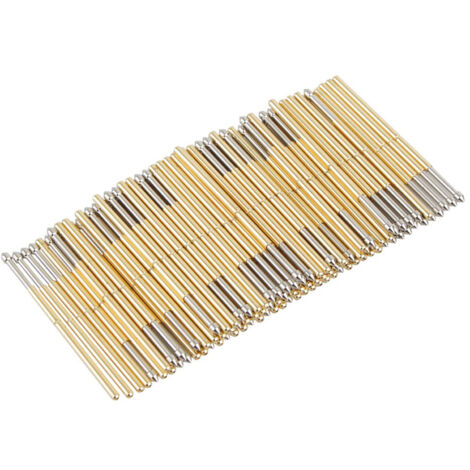

100 Stück federbelastete runde Prüfspitzen mit Pogo-Pin-Mechanismus P50-J1/P50-B1/P75-B1/P75-E2/P100-E2 für elektronische Prüfungen und Reparaturen

~~16,99€~~

Produktinformationen

Beschreibung

Willkommen in unserem Shop! Dieses Set enthält 100 federbelastete Prüfspitzen, die für den Zugriff auf Bauteile beim Testen von Leiterplatten unerlässlich sind. Sie eignen sich perfekt als Ersatz für beschädigte oder abgenutzte Prüfspitzen und werden Ihnen lange gute Dienste leisten. Sie werden häufig zum Testen von Kantenverbindern (Goldfingern) und Lötpads verwendet. Der konische Kopf ist besonders gut für die Prüfung von Durchsteckbauteilen geeignet. Sie erhalten pro bestelltem Artikel ein Set mit 100 Prüfspitzen. Spezifikationen der enthaltenen Modelle:

**P75-E2:**

Kopfform: Konisch

Nennstrom: 3 A

Widerstand: 50 mΩ

Hub: 6,5 mm

Kopfdurchmesser: 1,5 mm

Rohrdurchmesser: 1,36 mm

Schaftdurchmesser: 0,99 mm

Gesamtlänge: 33,3 mm

Bohrungsdurchmesser: 1,7 mm

Mindestabstand zwischen den Messpunkten: 2,54 mm

**P50-J1:**

Kopfform: Rund

Nennstrom: 3 A

Widerstand: 50 mΩ

Hub: 2,6 mm

Rohrdurchmesser: 0,68 mm

Schaftdurchmesser: 0,48 mm

Gesamtlänge: 16 mm

Bohrungsdurchmesser: 0,9 mm

Mindestabstand zwischen den Messpunkten: 1,27 mm

**P100-E2:**

Kopfform: Konisch

Nennstrom: 3 A

Widerstand: 50 mΩ

Hub: 6,5 mm

Kopfdurchmesser: 1,5 mm

Rohrdurchmesser: 1,36 mm

Schaftdurchmesser: 0,99 mm

Gesamtlänge: 33,3 mm

Bohrungsdurchmesser: 1,7 mm

Mindestabstand zwischen den Messpunkten: 2,54 mm

**P50-B1:**

Gesamtlänge: 16 mm

Drehpunkt: 0,68 mm

Minimaler Testweg: 1,27 mm

Federdruck: 75 g

Gesamthub: 2,65 mm

Stromstärke: 3 A

Widerstand: 50 mΩ

Rohren: Wärmebehandeltes Berylliumkupfer

Zylinder: Phosphorbronze, vergoldet

Feder: Edelstahl

**P75-B1:**

Rohrdurchmesser: 1,02 mm

Schaftdurchmesser: 0,74 mm

Gesamtlänge: 15,8 mm

Bohrungsdurchmesser: 1,4 mm

Mindestabstand zwischen den Messungen: 1,91 mm

Lieferumfang: 100 Sonden pro bestellter Referenz.

Eigenschaften

Marke
MIXHOME
Länge
5 cm
Breite
4 cm
Höhe
1 cm
Gewicht
100 g
