15-kV-Hochspannungsimpulsgenerator für Zündspulen

Willkommen in unserem Shop!

Entdecken Sie unseren Hochspannungsimpulsgenerator – ein kompaktes und leistungsstarkes elektronisches Bauteil, ideal für eine Vielzahl von Projekten. Hergestellt aus hochwertigen Materialien, ist dieses Produkt auf Langlebigkeit und dauerhafte Nutzung ausgelegt.

Dieses Modul zeichnet sich durch seinen geräuschlosen Betrieb aus: Im Freien erzeugt es keine Knistergeräusche. Beachten Sie jedoch, dass die erzeugte Temperatur sehr hoch ist und Papier, Kunststoff oder sogar sehr dünne Drähte leicht entzünden kann. Es eignet sich perfekt für naturwissenschaftliche Experimente in der Mittel- und Oberstufe, die Integration in elektronische Geräte, den Bau von Negativionengeneratoren sowie für verschiedene DIY-Projekte und kleine wissenschaftliche Produktionen.

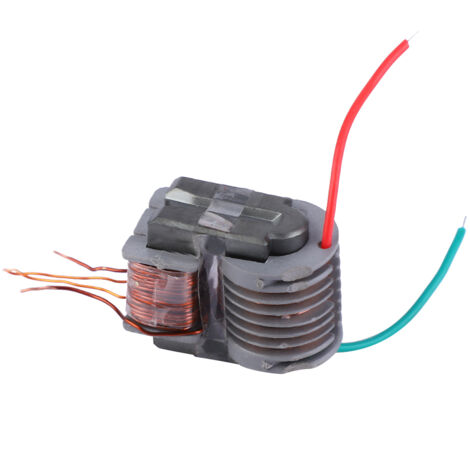

Das Herzstück des Generators ist ein Primärtransformator mit zwei Wicklungen: einer Hauptwicklung und einer Rückkopplungswicklung.

Die beiden miteinander verwickelten dicken und dünnen Kupferdrähte stellen die Pluspole dar. Sie entsprechen dem Ende der Hauptwicklung bzw. dem Anfang der Rückkopplungswicklung und müssen an die Pluspole des Netzteils angeschlossen werden. Detaillierte technische Daten: - Eingangsspannung: 3,7 V bis 4,2 V - Eingangsstrom: ≤ 0,4 A - Strom: ≤ 2 A - Ausgangsspannung: ≤ 15 kV - Zündabstand: 0,5 bis 1 cm - Produktabmessungen: ca. 25 mm (Länge) x 20 mm (Breite) x 15 mm (Höhe) Wichtiger Konstruktionshinweis: Die Hochspannungswicklung des Transformators ist auf der inneren Lage in einem segmentierten Rahmen gewickelt und mit Epoxidharz vergossen. Die Niederspannungswicklung befindet sich auf der äußeren Lage. Bitte beachten Sie, dass diese spezielle Wicklungsmethode nicht missverstanden werden sollte. Ihre Bestellung umfasst: 1 Hochspannungsimpulsgenerator.
