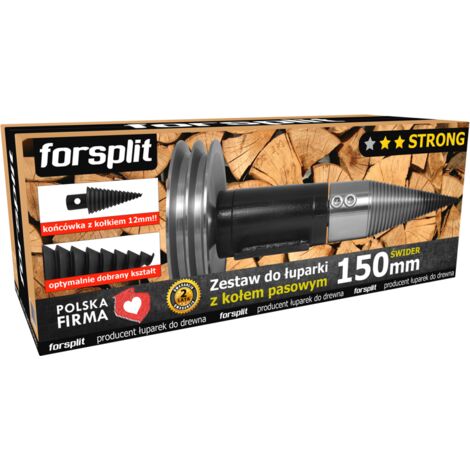

150-mm-Bohrteiler mit Riemenscheibe / ZK2P-150K2-Kit

150-mm-Bohrteiler mit Riemenscheibe / ZK2P-150K2-Set

Modell: ZK2P-150K2

Das ZK2P-150K2-Set mit Riemenscheibe ist für den Bau eines Bohrteilers konzipiert, der von einem Elektro- oder Verbrennungsmotor angetrieben wird. Das Set basiert auf einer robusten und langlebigen Nabe mit integrierten 6207-Lagern. Die Schnecke ist an einer 35-mm-Abtriebswelle (35A) befestigt. Die Riemenscheibe ist auf der 35-mm-Welle montiert und mit einem 10-mm-Keil gesichert. Zusätzlich wird sie hinten mit einer Innensechskantschraube fixiert. Das Set beinhaltet eine 150-mm-Holzschnecke (mit austauschbarer, stiftgesicherter Spitze), die am häufigsten für professionelle Holzspalter verwendete Schnecke. Die 150-mm-Schnecke besteht aus der gängigen 80-mm-Schnecke und einem Aufsatz, der ihren Durchmesser auf 150 mm erweitert. Das Set, bestehend aus der genannten Schnecke und dem Aufsatz, ist die optimale Lösung für anspruchsvolle Kunden, die große Holzstämme mit einem Durchmesser von über 40 cm spalten möchten. Der zweistufige Schneckenwinkel bewältigt selbst astiges Holz problemlos. Die Erdbohrschnecke ist mit einer austauschbaren Spitze ausgestattet, die mit einem stabilen Spreizstift gesichert ist. Dadurch kann die Spitze beim Drehrichtungswechsel nicht herausfallen.


Das vorgestellte Set wurde auf Basis langjähriger Erfahrung entwickelt und vollständig in unserem Unternehmen aus hochwertigen Materialien unter Einsatz moderner numerischer Maschinen und Technologien gefertigt - was einen störungsfreien Betrieb über viele Jahre hinweg garantiert. Jahre.

Was sind die Vorteile unseres Produkts:

• Tausende zufriedene Kunden weltweit!

Technische Daten

Bohrer mit austauschbarer Spitze (mit Stift):

[S150K2-35A]

• Material: Experimentell ausgewählter hochfester Chromstahl
• Entsprechend gehärtete Spitze - die hohe Haltbarkeit und Langlebigkeit garantiert
• Schneckendurchmesser: 150 mm
• Schneckenlänge: 250 mm
• Länge des Arbeitsbereichs: 245 mm
• Durchmesser der Wellenbohrung: 35 mm
• Befestigung der Bohrschnecke an der Welle: zwei M12-Schrauben, die den korrekten Betrieb in beide Richtungen gewährleisten
• Tiefes Linksgewinde mit sägezahnartiger Form sorgt für leichtes Einschrauben ins Holz
• Die Spitze wird mit einem 12-mm-Spreizstift gesichert! Dadurch wird die erforderliche Festigkeit der Verbindung gewährleistet
• Ersatzspitzen sind separat erhältlich!
• Empfohlene Drehzahl: 400–600 U/min

Ersatzteile für Bohrschneckenkomponenten:

Schneckenkörper (1):

[K-S080K2]

• Körperlänge: 140 mm
• Länge des Arbeitsbereichs des Körpers: 85 mm
• Befestigung der austauschbaren Spitze: 12-mm-Spreizstift!!

Auswechselbare Spitze:

[SWK2]

• Materialqualität: Experimentell ausgewählter hochfester Chromstahl
• Entsprechend gehärtete Spitze – die ihre hohe Haltbarkeit und Langlebigkeit garantiert
• Spitzenlänge: 115 mm
• Länge des Arbeitsbereichs der Spitze: 90 mm
• Befestigung im Gehäuse: 12 mm Erweiterungsstift!!
• Spitzen im Dauerverkauf erhältlich

150 Adapter für 80 Bohrer:

[NS080-150]

• Materialqualität: Experimentell ausgewählter hochfester Chromstahl
• Passend für Bohrer: fi 80 mm
• Kappendurchmesser: 150 mm
• Kappenlänge: 80 mm
• Tiefes Linksgewinde mit sägezahnartiger Form für leichtes Einschrauben in Holz
• Die Kappe wird mit zwei Befestigungsschrauben am Bohrer fixiert. Schrauben, die den korrekten Betrieb in beide Richtungen gewährleisten.

Grundausstattung:

[ZK2P]

• Lochabstand: 95 mm x 75 mm

Nabe:

[PA6207]

• Gehäuselänge: 150 mm mit zwei integrierten Vollkugellagern 6207ZZ
• Gehäusedurchmesser: 82 mm
• Nabenfuß: 120 mm x 100 mm
• Nabenfuß – Lochabstand: 95 mm x 75 mm
• Nabenfuß – Lochdurchmesser: 10,5 mm

Welle:

[WK2P]

• Werkstoff: Experimentell ausgewählter hochfester Chromstahl
• Wellenlänge: 252 mm
• Lagerdurchmesser: 35 mm
• Durchmesser für Schnecke: 35 mm
• Bohrungen für Schneckenbefestigungsschrauben: 2x 12 mm
• Durchmesser für Riemenscheibe: 35 mm

Riemenscheibe:

[K2X17-200-35-K10]

• Vollstahl-Riemenscheibe - Wir verkaufen keine zerbrechlichen Gusseisen-Riemenscheiben!
• Durchmesser: 200 mm
• Wellenlochdurchmesser: 35 mm
• Keilbohrung: 10 mm
• Keil für Riemen: 2 x 17 mm
