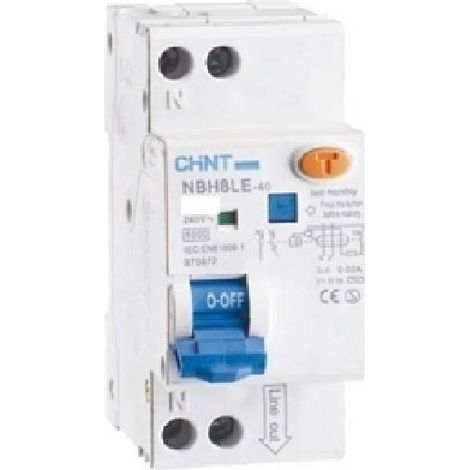

Chint fehlerstrom schutzschalter 1p+n 16a 6ka 30ma aub1l 203295

CHINT MAGNETOTHERMISCHER DIFFERENZSCHALTER 1P+N 16A 6KA 30MA AUB1L 203295 Produktbeschreibung Der magnetothermische Differenzialschalter CHINT AUB1L ist eine kombinierte Sicherheitseinrichtung, die sowohl gegen Überlast und Kurzschluss (magnetothermische Funktion) als auch gegen Kriechstrom gegen Erde (Differenzialfunktion) schützt. Bei diesem Modell handelt es sich um einen einpoligen plus neutralen (1P+N) Leistungsschalter mit einem Nennstrom von 16A, einem Ausschaltvermögen von 6kA und einer Differentialempfindlichkeit von 30mA. Er entspricht der Norm IEC/EN 61009-1 und wird auf einer DIN-Schiene montiert. Wichtigste Merkmale Typ: Thermisch-magnetischer Differenzialschutzschalter Pole: 1P+N (einpolig + Nullleiter) Nennstrom (In): 16 A Ausschaltvermögen (Icn): 6 kA Auslöseempfindlichkeit (IΔn): 30 mA Art der Differentialauslösung: AC (erkennt nur wechselnde Ableitströme) Thermisch-magnetische Auslösekurve: C (für die meisten Anwendungen geeignet) Nennfrequenz: 50/60 Hz Montage: DIN-Schiene Anzahl der Module: 2 Baureihe: AUB1L Vorteile Doppelter Schutz: Schützt vor Überlast und Kurzschluss sowie vor Kriechstrom. Sicherheit: Hilft, elektrische Unfälle und Brände zu vermeiden. Zuverlässigkeit: CHINT ist eine anerkannte Marke in der Elektrobranche. Einfache Installation: Die Montage auf einer DIN-Schiene ist Standard und vereinfacht die Installation. Kompakt: Die Version mit 2 DIN-Modulen ist ideal für enge Räume. Anwendungen Dieser Schalter ist ideal für den Schutz von: Elektroinstallationen in Haushalten Elektroinstallationen in Büros und Geschäften Beleuchtungsstromkreisen und Steckdosen Stromkreise für Haushaltsgeräte Wichtige Hinweise Die Wahl des Schalters hängt von den Eigenschaften der Elektroinstallation und den Sicherheitsvorschriften ab. Für die richtige Auswahl und Installation muss unbedingt ein qualifizierter Elektriker hinzugezogen werden. Das Ausschaltvermögen (Icn) gibt den maximalen Kurzschlussstrom an, den der Schutzschalter sicher ausschalten kann. Ein Wert von 6kA ist für die meisten häuslichen und gewerblichen Anwendungen ausreichend. Die Auslöseempfindlichkeit von 30 mA ist für den Schutz von Personen in häuslichen und ähnlichen Umgebungen geeignet. Der AC-Typ erkennt nur wechselnde Ableitströme. Für einen umfassenderen Schutz, der auch Gleichstromkontakte einschließt, empfiehlt sich die Verwendung eines Fehlerstromschutzschalters vom Typ A.
