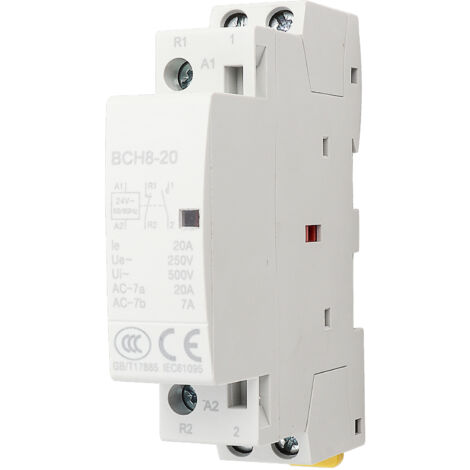

2-poliger 20-A-24-V-AC-DIN-Schienenschütz mit 1 Öffner und 1 Schließer.

Willkommen in unserem Shop!

Dieser hochwertige Wechselstromschütz ist für zuverlässige Anwendungen im Haushalt und in der Industrie konzipiert. Er zeichnet sich durch ein kompaktes, modulares Design für die einfache Montage auf einer 35-mm-DIN-Schiene aus. Hochwertige Isoliermaterialien verbessern die Betriebssicherheit deutlich, und ein übersichtlicher Verdrahtungsplan ist für eine komfortable Installation direkt auf dem Gerät aufgedruckt. Er arbeitet geräuschlos und ohne Funkenbildung.

Der Schütz ist für einen thermischen Strom (Ith) von 25 A ausgelegt und bietet einen Nennstrom von 20 A (AC-7a) oder 7 A (AC-7b). Er unterstützt eine Steuerspannung (Us) von 24 V AC oder 220/230 V AC (bitte wählen Sie Ihre Option). Zu den wichtigsten Spezifikationen gehören eine Bemessungsisolationsspannung (Ui) von 500 V AC, eine Bemessungsbetriebsspannung (Ue) von 250 V AC und eine 2-polige Konfiguration (1 Öffnerkontakt + 1 Schließerkontakt). Das Gerät bietet eine lange Lebensdauer mit einer elektrischen Lebensdauer von 100.000 Schaltzyklen und einer mechanischen Lebensdauer von 1.000.000 Schaltzyklen bei einer maximalen Schaltfrequenz von 30 Schaltvorgängen pro Stunde. Das Verhalten des Schützes bei verschiedenen Betriebsspannungen ist wie folgt: Bei ohmschen Lasten (AC-7a) beträgt die Steuerleistung 2200 W bei 110 V, 4500 W bei 250 V und 7500 W bei 400 V. Bei motorischen Lasten (AC-7b) beträgt die Steuerleistung 770 W bei 110 V, 1600 W bei 250 V und 2700 W bei 400 V. Der Schütz ist für einen Dauerbetrieb von 8 Stunden und einen intermittierenden Betrieb (30 Schaltvorgänge/Stunde bei 40 % Auslastung) ausgelegt. Er arbeitet zuverlässig in einem Umgebungstemperaturbereich von -5 °C bis +60 °C. Bei Betrieb mit der Nennspulenspannung (Us) und Erreichen des stationären Betriebszustands schließt er zuverlässig bei jeder Spannung zwischen 85 % und 110 % von Us und löst bei Spannungen zwischen 20 % und 75 % von Us aus. Ihr Paket enthält 1 Wechselstrom-Schütz mit einem ungefähren Gewicht von 128 g.
