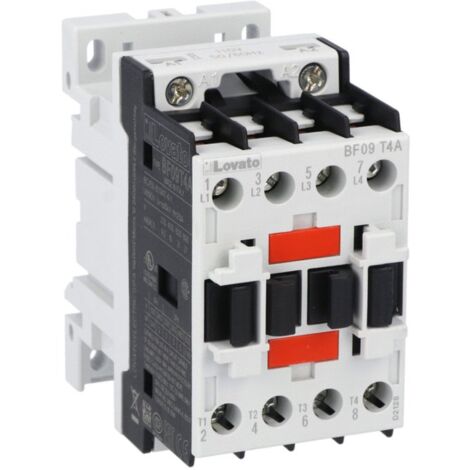

Lovato 4-poliger Schütz 25A Spule in AC 230VAC BF09T4A230

Vierpoliges Leistungsschütz mit den folgenden Merkmalen:



• Bemessungsisolationsspannung Ui IEC/EN: 690V
• Bemessungs-Stoßspannung Uimp: kV 6
• IEC Betriebsstrom Ith (AC1) = 25A
• Betriebsfrequenz: min Hz 25 - max. Hz 400
• IEC Konventioneller thermischer Freiluftstrom Ith: UN 25
• Anzahl der Pole: 4
• Zulässige Kurzzeitstromfestigkeit für 10 s (IEC/EN60947-1) UN: 150
• Maximale Anzahl von Drähten, die gleichzeitig angeschlossen werden können: 2
• Widerstand pro Pol (Durchschnittswert): mΩ 2,5
• Schutzart der Einspeiseklemmen nach IEC/EN 60529: IP20 bei Verdrahtung
• Betriebslage: normale vertikale Ebene - zulässig ±30°
• Befestigung: anschraubbar / 35 mm DIN-Schiene

Sonstige technische Merkmale:

• Gewicht: 426 Gramm
• Leiterquerschnitt AWG/kcmil: max. 10
• Mechanische Lebensdauer: 20000000 Zyklen
• Elektrische Lebensdauer: 2000000 Zyklen
• Leistungsstufe B10d nach EN/ISO 13489-1: Nennlastwechsel 2000000, mechanische Lastwechsel 20000000
• Spiegelkontakt nach IEC/EN 609474-4-1: ja
• EMV-Verträglichkeit: ja
• AC-Betriebsspule: Nennwechselspannung bei 50/60Hz: 230V
• Haltedissipation ≤20°C 50Hz: 2,5W
• Maximale Taktfrequenz: mechanischer Betrieb: Zyklen/h 3600
• Betriebstemperatur: -50/+70°C
• Lagertemperatur: -60/+80°C
• Maximale Höhe: m 3000
• Verschmutzungsgrad 3

• Art : Schützen
• Spannung : 230VAC
• Pole : 4P
• Ampere : 25A
