Allgemeine Beschreibung

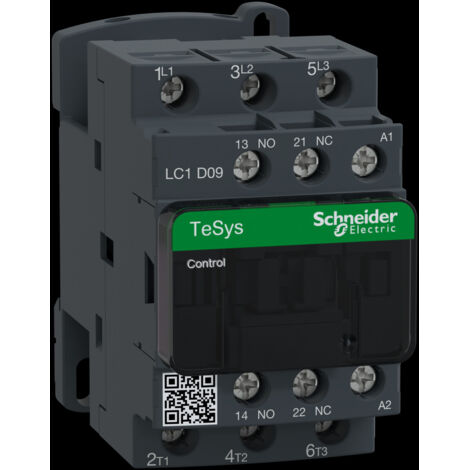

Der Schneider Electric LC1D09B7 ist ein kompakter 3-poliger TeSys D-Schütz, der für Motorsteuerungsanwendungen bis zu 9 A bei 690 V AC-3 (4 kW bei 400 V) ausgelegt ist. Er verfügt über eine 24-V-50/60-Hz-Wechselstromspule und bietet eine integrierte Kontaktkonfiguration mit 1 Schließer und 1 Öffner-Hilfskontakt. Dieser Schütz ist für hohe Zuverlässigkeit und Langlebigkeit in anspruchsvollen Anwendungen konzipiert und kann Betriebsraten von bis zu 3600 Zyklen pro Stunde bewältigen.Technische daten
- Max. Arbeitsstrom: 9 A
- Bemessungsbetriebsspannung: 690 V AC
- Bemessungsbetriebsstrom: 25 A bei 440 V AC (AC-1), 9 A bei 440 V AC (AC-3)
- Motorleistung: 4 kW bei 400 V AC, 2,2 kW bei 230 V AC, 5,5 kW bei 500 V AC, 7,5 PS bei 575 V AC
- Steuerspannung: 24 V AC
- Arbeitstemperatur: -25 °C bis 55 °C
- Breite: 45 mm
- Höhe: 96 mm
- Isolationsspannung: 690 V
- Bemessungsstoßspannungsfestigkeit: 6 kV nach IEC 60947
Kompatibilität und Zubehör
Der LC1D09B7 ist für die DIN-Schienenmontage geeignet und kann in verschiedenen Motoranwendungen eingesetzt werden. Der zertifizierte NC-Spiegelkontakt ermöglicht den Einsatz in Sicherheitsanwendungen.Installation
Der Schütz wird über Schraubklemmen angeschlossen, was eine einfache Installation und Integration in bestehende Systeme ermöglicht.Anwendung
Der LC1D09B7 ist ideal für Motorsteuerungsanwendungen und kann in industriellen Umgebungen eingesetzt werden, die hohe Anforderungen an Zuverlässigkeit und Leistung stellen.Weitere Informationen
