Allgemeine Beschreibung

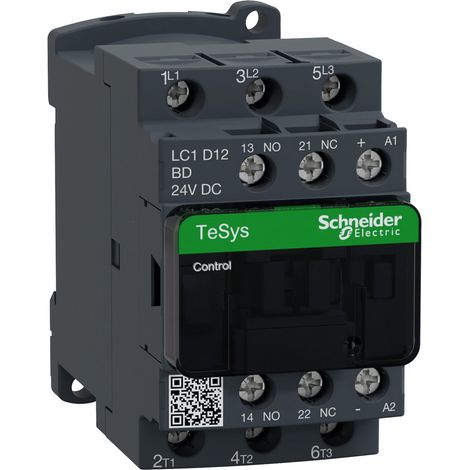

Der Schneider Electric LC1D12BD ist ein 3-poliges TeSys D-Schütz, das für Motorsteuerungsanwendungen bis zu 12 A bei 690 V AC-3/3e (5,5 kW bei 400 V) ausgelegt ist. Es verfügt über eine 24-V-DC-Spule mit Überspannungsschutzmodul und bietet integrierte 1 Schließer + 1 Öffner-Hilfskontakte. Mit einer hohen Zuverlässigkeit und Haltbarkeit ist es für Betriebsraten bis zu 3600 Zyklen pro Stunde und Umgebungen bis 60 °C geeignet.Technische daten
- Bemessungsbetriebsspannung [Ue]: <= 690 V AC, <= 300 V DC
- Bemessungs-Stoßspannung [Uimp]: 6 kV gemäß IEC 60947
- Konventioneller thermischer Leerlaufstrom [Ith]: 25 A bei <60 °C für den Leistungskreis, 10 A bei <60 °C für den Signalkreis
- Bemessungsschaltvermögen: 250 A bei 440 V
- Mittlere Impedanz: 2,5 mOhm bei 50 Hz
- Mechanische Lebensdauer: 30 Millionen Zyklen
- Maximale Arbeitsgeschwindigkeit: 3600 Zyklen/h bei <60 °C
- Schutzart: IP20
- Abmessungen: Höhe 77 mm, Breite 45 mm, Tiefe 95 mm
- Gewicht: 0,485 kg
Kompatibilität und Zubehör
- Integrierte 1NO + 1NC-Hilfskontakte
- Geeignet für alle Steuerungen und Sicherheitsanwendungen aufgrund des zertifizierten NC-Spiegelkontakts
Installation
- Kompakt und für DIN-Schienenmontage geeignet
- Einfacher Zugang zu Spulen- und Hilfskontaktanschlüssen von vorne
Anwendung
- Motorsteuerung
- Geeignet für den Einsatz in maritimen Umgebungen
- Trennung von Leistungs- und Steuerstromkreisen
Weitere Informationen
- Umweltfreundliche Produktleistung, erfüllt die Anforderungen von Green Premium (RoHS/REACH)
- Feuerbeständigkeit: 850 °C gemäß IEC 60695-2-1, V1 nach UL 94
- Zulässige Temperatur in der Nähe des Geräts: -40/+60 °C, -60/+70 °C mit Derating
- Betriebshöhe: 0...3000 m
