Allgemeine Beschreibung

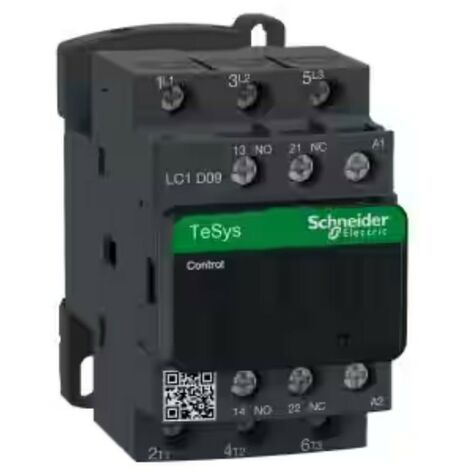

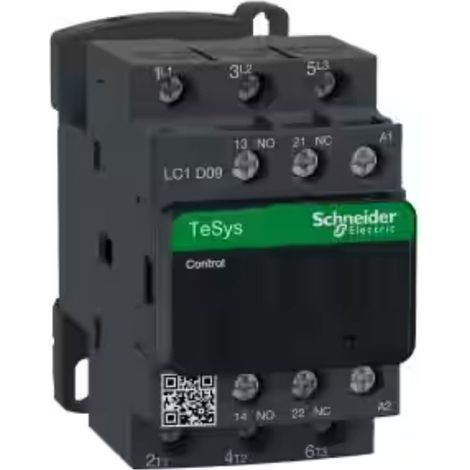

Der TeSys LC1D 9A 3P 220VAC von Schneider Electric ist ein kompakter 3-poliger Schütz, der für Motoranwendungen bis zu 4 kW bei 400 V geeignet ist. Mit einer 220 V AC-Spule, die sowohl bei 50 Hz als auch 60 Hz betrieben werden kann, bietet er hohe Zuverlässigkeit und Langlebigkeit. Der Schütz ist mit integrierten Hilfskontakten (1NO + 1NC) ausgestattet und eignet sich auch für Sicherheitsanwendungen. Er wird auf einer DIN-Schiene montiert und hat eine Breite von nur 45 mm, was ihn ideal für den Einsatz in Schalttafeln macht.Technische daten
- Bemessungsbetriebsspannung Ue: <= 690 V AC
- Bemessungsbetriebsstrom Ie: 9 A bei 60 °C
- Leistung des Motors: 2,2 kW bei 220...230 V AC, 4 kW bei 380...400 V AC, 5,5 kW bei 500 V AC, 7,5 PS bei 575/600 V
- Bemessungsisolationsspannung: 690 V nach IEC 60947-4-1
- Bemessungs-Stoßspannung: 6 kV nach IEC 60947
- Abmessungen: Höhe 77 mm, Breite 45 mm, Tiefe 86 mm
- Gewicht: 320 Gramm
- Maximale Betriebsrate: 3600 Zyklen/h bei <60 °C
- Wärmeabgabe: 2...3 W bei 50/60 Hz
Kompatibilität und Zubehör
- Geeignet für Motoranwendungen bis 4 kW bei 400 V
- Integrierte Hilfskontakte: 1NO + 1NC
Installation
- Montage auf DIN-Schiene
- Einfacher Zugang zu den Spulen- und Hilfskontaktanschlüssen von vorne
Anwendung
- Ideal für Motoranwendungen und Sicherheitsanwendungen
- Trennung von Leistungs- und Steuerstromkreisen
Weitere Informationen
- Umweltfreundliche Produktleistung
- Nach verschiedenen Normen zertifiziert (IEC, UL, CSA, CCC, EAC)
- Erfüllt die Anforderungen der Green Premium (RoHS/REACH)
