Allgemeine Beschreibung
Das 2er Set SALICE SILENTIA+ Serie 700 Lisenenscharnier ist ideal für kleine Stollen und bietet eine innovative Technologie mit einem werkzeuglos verstellbaren, im Topf integrierten Dämpfungssystem. Mit zwei Siliconöldämpfern sorgt es für eine sanfte und leise Türschließung. Die neuen Silentia+ Scharniere zeichnen sich durch einen innovativen Schalter im Topf aus, der eine einfache Anpassung der Dämpfung ermöglicht.Technische daten
- Öffnungswinkel: 110°
- Für Türen mit min. 16 mm Stärke
- Topfabstand (K): von 3 bis 6 mm
- Topf-Ø: 35 mm
- Topftiefe: 13,5 mm
- Topf-Bohrabstand: 45 mm
- Material: Zinkdruckguss
- Befestigung: mit Euroschrauben, Bohrung Ø 5 x 11 mm
- Oberfläche: Nickel matt
- Höhe: 9 mm
- Moderne 3D-Einstellung: Seitenverstellung: -1,5 mm/ +4,5 mm, Höhenverstellung: ± 2 mm
Kompatibilität und Zubehör
- Salice Kreuzmontageplatte B2SGB99B6/17 mit Langlochverstellung
- Für Scharniere Serie 100, 200, 400, 600, 900, F, B, M und Silentia
- Bohrung: 28 x 32 mm
- Höhenverstellung: ± 2 mm (Langloch)

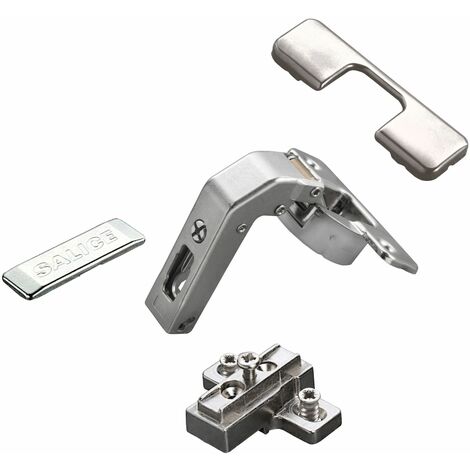

- Lieferumfang: 2 Stück Topfbänder inkl. Montageplatten und Abdeckkappensets
Installation
Die Installation erfolgt mit Euroschrauben. Achten Sie darauf, dass die Distanz zwischen der Montageplatte und der Korpusseite, an der das Scharnier befestigt wird, korrekt ist, um die Fugengröße zwischen Tür und Korpus zu bestimmen.
Anwendung
Die Scharniere sind für Türbreiten zwischen 450 mm und 600 mm werkseitig eingestellt. Für kleinere Türen kann die Dämpfung individuell angepasst werden, indem einzelne Scharniere auf „-“ umgeschaltet werden, um die optimale Dämpfung und Schließung zu erreichen.
