Allgemeine Beschreibung

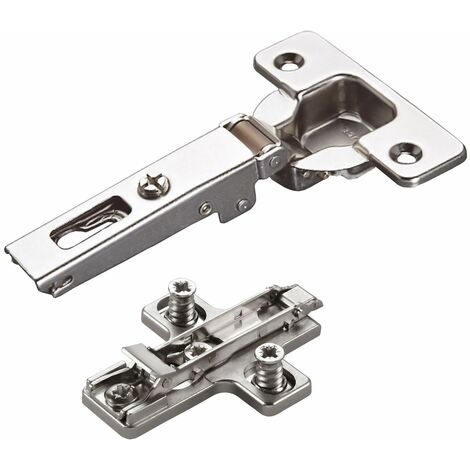

Die Salice Topfband 110° Serie 200 ist eine hochwertige Lösung für die Montage von Schranktüren. Dieses 2er Set bietet eine Kombination aus Scharnieren und Montageplatten, die eine flexible Anpassung an verschiedene Konstruktionsanforderungen ermöglicht.Technische daten
- Öffnungswinkel: 110°
- Kröpfung: 0 mm
- Topfabstand (K): von 3 bis 6 mm
- Topf-Ø: 35 mm
- Topf-Tiefe: 11 mm
- Topf-Bohrabstand: 45 mm
- Scharnierarm: Stahl
- Scharniertopf: Stahl
- Oberfläche: Nickel matt
- Moderne 3D-Einstellung:
- Seitenverstellung: -1,5 mm / +4,5 mm
- Höhenverstellung: ± 2 mm
- Höhe der Montageplatte: 6 mm
- Bohrung der Montageplatte: 37 x 32 mm
- Material der Montageplatte: Zinkdruckguss
- Befestigung: mit vormontierten Euroschrauben, Bohrung Ø 5 x 11 mm
Kompatibilität und Zubehör
- Geeignet für Türen mit einer Mindeststärke von 16 mm
- Kompatibel mit Scharnieren der Serien 100, 200, 400, F, B, M und Silentia
Installation
Die Montageplatten sind für eine schnelle Installation konzipiert. Beachten Sie, dass die Distanz zwischen der Montageplatte und der Korpusseite, an der das Scharnier befestigt wird, die Fugengröße zwischen Tür und Korpus bestimmt.
Anwendung
Ideal für die Verwendung in Möbeln, bei denen eine präzise Türmontage erforderlich ist. Die Scharniere bieten eine einfache Anpassung und ermöglichen eine optimale Türöffnung.
