Allgemeine Beschreibung

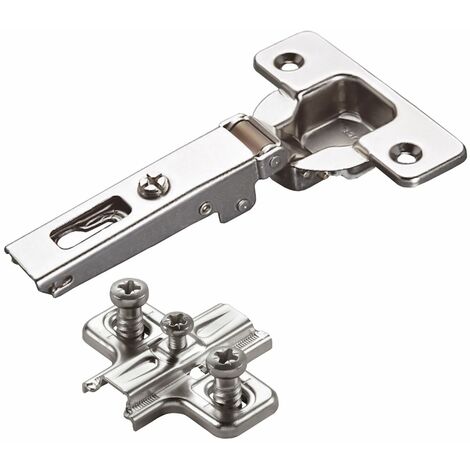

Die Salice Topfband 110° Serie 200 ist eine hochwertige Lösung für Schranktüren, die einen Öffnungswinkel von 110° ermöglicht. Dieses 2er Set umfasst Scharniere und eine Kreuzmontageplatte, die eine einfache und flexible Installation gewährleisten.Technische daten
- Öffnungswinkel: 110°
- Kröpfung: 0 mm
- Topfabstand (K): von 3 bis 6 mm
- Topf-Ø: 35 mm
- Topf-Tiefe: 11 mm
- Topf-Bohrabstand: 45 mm
- Material: Stahl
- Oberfläche: Nickel matt
- Höhe der Montageplatte: 3 mm
- Höhenverstellung: ± 2 mm
- Seitenverstellung: -1,5 mm / +4,5 mm
- Befestigung: mit vormontierten Euroschrauben
- Bohrung: Ø 5 x 11 mm
Kompatibilität und Zubehör
- Kompatibel mit Scharnieren der Serien 100, 200, 400, 600, 800, 900, F, B, M und Silentia
- Inklusive 2 Stück Topfbänder und Kreuzmontageplatte
Installation
Die Montageplatte ist symmetrisch und ermöglicht eine einfache Installation. Beachten Sie, dass die Distanz zwischen der Montageplatte und der Korpusseite, an der das Scharnier befestigt wird, die Fugengröße zwischen Tür und Korpus bestimmt.
Anwendung
Ideal für Schranktüren mit einer Mindeststärke von 16 mm. Die Scharniere bieten eine moderne 3D-Einstellung für eine präzise Anpassung.
