Allgemeine Beschreibung
Das 2er Set SALICE Serie 200 Topfband bietet eine vielseitige Lösung für verschiedene Konstruktionsprobleme. Die Scharniere sind mit modernen Funktionen ausgestattet, die eine präzise Anpassung und einfache Installation ermöglichen.Technische daten
- Öffnungswinkel: 110°
- Kröpfung: 0 mm - Eckanschlag
- Topfabstand (K): von 3 bis 6 mm
- Topf-Ø: 35 mm
- Topf-Tiefe: 11 mm
- Topf-Bohrabstand: 45 mm
- Scharniertopf: Stahl
- Scharnierscharnierarm: Stahl
- Oberfläche: Nickel matt
- Höhe der Kreuzmontageplatte: 3 mm
- Höhenverstellung: ± 2 mm
- Seitenverstellung: -1,5 mm / +4,5 mm
- Bohrung: Ø 5 x 11 mm
Kompatibilität und Zubehör
- Kompatibel mit Scharnieren der Serien 100, 200, 400, 600, 800, 900, F, B, M und Silentia

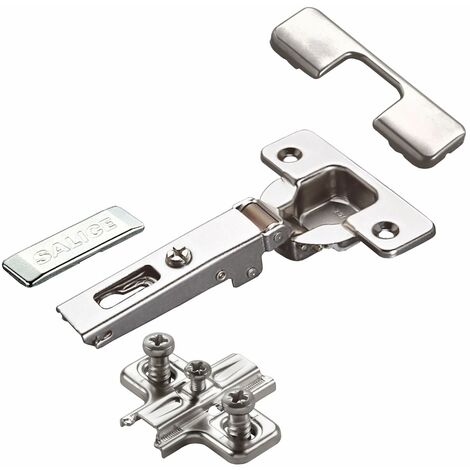

- Lieferumfang: 2 Stück Topfbänder, Kreuzmontageplatten und Abdeckkappensets
Installation
Die Montageplatten sind mit vormontierten Euroschrauben ausgestattet, was die Installation erleichtert. Beachten Sie, dass die Distanz zwischen der Montageplatte und der Korpusseite, an der das Scharnier befestigt wird, die Fugengröße zwischen Tür und Korpus bestimmt.
Anwendung
Ideal für Türen mit einer Mindeststärke von 16 mm. Die Scharniere sind für verschiedene Anwendungen geeignet und bieten eine flexible Lösung für Möbelbau und Innenausbau.
Weitere Informationen
WICHTIGER HINWEIS: Die Angabe der Höhe/Distanz bedeutet nicht, dass die Montageplatte entsprechend hoch ist. Die Distanz kann je nach Scharniertyp und Anwendung variieren.
