Allgemeine Beschreibung

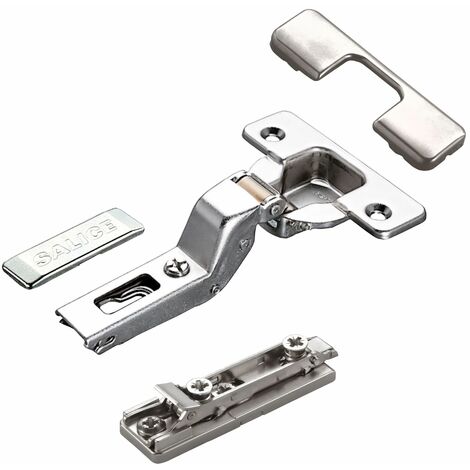

Das 2er Set SALICE Serie 200 Topfband bietet eine flexible Lösung für verschiedene Konstruktionsprobleme. Die Scharniere sind mit einer modernen 3D-Einstellung ausgestattet und ermöglichen eine präzise Anpassung für optimale Funktionalität.Technische daten
- Öffnungswinkel: 110°
- Kröpfung: 17 mm - Innenanschlag (Einliegend)
- Topf-Ø: 35 mm
- Topftiefe: 11 mm
- Topf-Bohrabstand: 45 mm
- Scharnierarm: Stahl
- Scharniertopf: Stahl
- Oberfläche: Nickel matt
- Höhe der Montageplatte: 6 mm (für 16er Seitenwand)
- Seitenverstellung: -1,5 mm / +4,5 mm
- Höhenverstellung: ± 2 mm
- Material: Zinkdruckguss
- Befestigung: mit vormontierten Euroschrauben, Bohrung Ø 5 x 11 mm
Kompatibilität und Zubehör
- Für Türen mit min. 16 mm Stärke
- Topfabstand (K): von 3 bis 6 mm
- Lieferumfang: 2 Stück Topfbänder inkl. Montageplatten und Abdeckkappensets
- Salice Abdeckkappenset für Scharnierarm und Scharniertopf
Installation
- Die Distanz bei Montageplatten für Scharniere bezieht sich auf den Abstand zwischen der Montageplatte und der Korpusseite, an der das Scharnier befestigt wird.
- Diese Distanz bestimmt die Fugengröße zwischen Tür und Korpus und kann bei verschiedenen Scharniertypen und -anwendungen variieren.
