Allgemeine Beschreibung

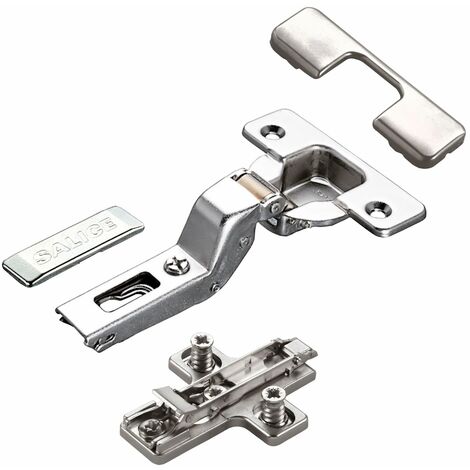

Das 2er Set SALICE Serie 200 Topfband bietet eine vielseitige Lösung für verschiedene Konstruktionsprobleme. Die Scharniere sind mit einer modernen 3D-Einstellung ausgestattet, die eine präzise Anpassung ermöglicht.Technische daten
- Öffnungswinkel: 110°
- Kröpfung: 17 mm - Innenanschlag (Einliegend)
- Topfabstand (K): von 3 bis 6 mm
- Topf-Ø: 35 mm
- Topf-Tiefe: 11 mm
- Topf-Bohrabstand: 52 mm
- Scharnierarm: Stahl
- Scharniertopf: Stahl
- Oberfläche: Nickel matt
- Seitenverstellung: -1,5 mm / +4,5 mm
- Höhenverstellung: ± 2 mm
- Höhe der Montageplatte: 6 mm (für 16er Seitenwand)
Kompatibilität und Zubehör
- Für Türen mit min. 16 mm Stärke
- Inkl. vormontierten Euroschrauben
- Abdeckkappenset für Scharnierarm und Scharniertopf
- Montageplatten für Schnellmontage
Installation
- Montageplatten mit Bohrung: 37 x 32 mm
- Befestigung mit vormontierten Euroschrauben, Bohrung Ø 5 x 11 mm
Anwendung
Die SALICE Topfbänder sind ideal für den Einsatz in Möbeln, bei denen eine präzise Türmontage erforderlich ist. Die Anpassungsmöglichkeiten ermöglichen eine einfache Installation und Justierung.Weitere Informationen
- Wichtiger Hinweis: Die Distanz bei Montageplatten für Scharniere bezieht sich auf den Abstand zwischen der Montageplatte und der Korpusseite, an der das Scharnier befestigt wird.
- Die Angabe der Höhe/Distanz bedeutet nicht, dass die Montageplatte entsprechend hoch ist!
