Allgemeine Beschreibung

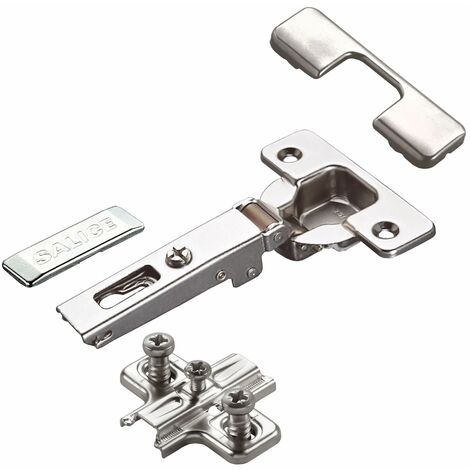

Das 2er Set SALICE Serie 200 Topfband bietet eine vielseitige Lösung für verschiedene Konstruktionsprobleme. Die Scharniere sind mit einer modernen 3D-Einstellung ausgestattet und ermöglichen eine präzise Anpassung für optimale Funktionalität.Technische daten
- Öffnungswinkel: 110°
- Kröpfung: 0 mm
- Topfabstand (K): von 3 bis 6 mm
- Topf-Ø: 35 mm
- Topf-Tiefe: 11 mm
- Topf-Bohrabstand: 52 mm
- Scharnierarm: Stahl
- Scharniertopf: Stahl
- Oberfläche: Nickel matt
- Höhe: H3 = 3 mm (für 19er Seitenwand)
- Höhenverstellung: ± 2 mm
- Seitenverstellung: -1,5 mm / +4,5 mm
- Bohrung: Ø 5 x 11 mm
Kompatibilität und Zubehör
- Symmetrische Kreuzmontageplatte für Scharniere Serie 100, 200, 400, 600, 800, 900, F, B, M und Silentia
- Lieferumfang: 2 Stück Topfbänder inkl. Montageplatten und Abdeckkappensets
Installation
- Die Distanz bei Montageplatten für Scharniere bezieht sich auf den Abstand zwischen der Montageplatte und der Korpusseite, an der das Scharnier befestigt wird.
- Diese Distanz bestimmt die Fugengröße zwischen Tür und Korpus und kann bei verschiedenen Scharniertypen und -anwendungen variieren.
Weitere Informationen
- WICHTIGER HINWEIS: Die Angabe der Höhe/Distanz bedeutet nicht, dass die Montageplatte entsprechend hoch ist!
