Allgemeine Beschreibung

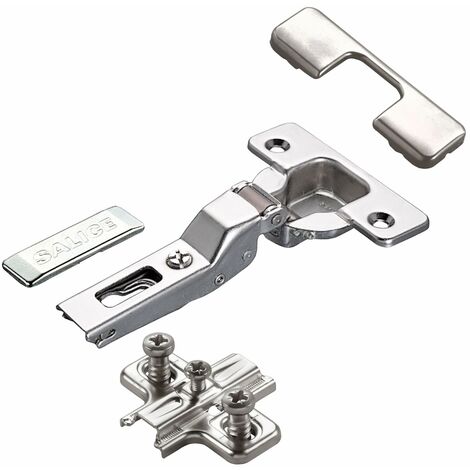

Die SALICE Serie 200 Topfband ist eine innovative Lösung für verschiedene Konstruktionsprobleme im Möbelbau. Dieses 2er Set bietet eine Kombination aus Scharnieren und Montageplatten, die eine einfache und flexible Installation ermöglichen.Technische daten
- Öffnungswinkel: 110°
- Kröpfung: 9 mm - Mittelanschlag (halb vorliegend)
- Topfabstand (K): von 3 bis 6 mm
- Topf-Ø: 35 mm
- Topf-Tiefe: 11 mm
- Topf-Bohrabstand: 52 mm
- Scharnierarm: Stahl
- Scharniertopf: Stahl
- Oberfläche: Nickel matt
- Moderne 3D-Einstellung:
- Seitenverstellung: -1,5 mm / +4,5 mm
- Höhenverstellung: ± 2 mm
- Höhe der Kreuzmontageplatte: 6 mm (für 16er Seitenwand)
- Bohrung der Montageplatte: 37 x 32 mm
- Befestigung: mit vormontierten Euroschrauben, Bohrung Ø 5 x 11 mm
Kompatibilität und Zubehör
- Kompatibel mit Scharnieren der Serien 100, 200, 400, 600, 800, 900, F, B, M und Silentia
- Lieferumfang: 2 Stück Topfbänder inkl. Montageplatten und Abdeckkappensets
Installation
Die Installation erfolgt durch die Befestigung der Scharniere an der Korpusseite. Beachten Sie, dass die Distanz bei Montageplatten für Scharniere den Abstand zwischen der Montageplatte und der Korpusseite beschreibt, an der das Scharnier befestigt wird. Diese Distanz beeinflusst die Fugengröße zwischen Tür und Korpus.
Anwendung
Die SALICE Topfbänder sind ideal für den Einsatz in Möbeln mit Türen, die eine flexible und präzise Anpassung erfordern. Sie eignen sich besonders für Anwendungen, bei denen ein Öffnungswinkel von 110° benötigt wird.
