Allgemeine Beschreibung
Das 2er Set SALICE Serie 200 Topfband bietet eine vielseitige Lösung für verschiedene Konstruktionsprobleme. Die Scharniere sind mit einer modernen 3D-Einstellung ausgestattet und ermöglichen eine präzise Anpassung für optimale Funktionalität.Technische daten
- Öffnungswinkel: 110°
- Kröpfung: 17 mm - Innenanschlag (Einliegend)
- Topfabstand (K): von 3 bis 6 mm
- Topf-Ø: 35 mm
- Topftiefe: 11 mm
- Topf-Bohrabstand: 52 mm
- Scharnierarm: Stahl
- Scharniertopf: Stahl
- Oberfläche: Nickel matt
- Seitenverstellung: -1,5 mm / +4,5 mm
- Höhenverstellung: ± 2 mm
- Höhe der Montageplatte: 6 mm (für 16er Seitenwand)
- Befestigung: mit vormontierten Euroschrauben, Bohrung Ø 5 x 11 mm
Kompatibilität und Zubehör
- Kompatibel mit Scharnieren der Serien 100, 200, 400, 600, 800, 900, F, B, M und Silentia

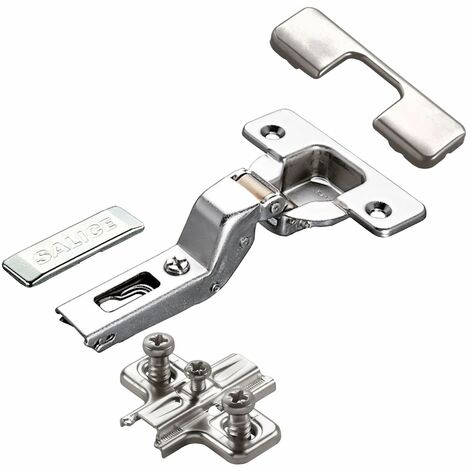

- Lieferumfang: 2 Stück Topfbänder, Kreuzmontageplatten und Abdeckkappensets
Installation
Die Montageplatten sind symmetrisch und verfügen über eine Langlochverstellung, die eine flexible Installation ermöglicht. Die Distanz zwischen der Montageplatte und der Korpusseite, an der das Scharnier befestigt wird, ist entscheidend für die Fugengröße zwischen Tür und Korpus.
Anwendung
Ideal für Türen mit einer Mindeststärke von 16 mm. Die Scharniere sind für verschiedene Anwendungen geeignet und bieten eine zuverlässige Funktionalität.
