Allgemeine Beschreibung

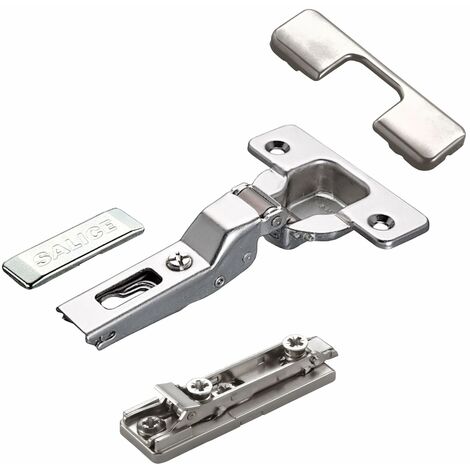

Das 2er Set SALICE Serie 200 Topfband bietet eine flexible Lösung für verschiedene Konstruktionsprobleme. Die Scharniere sind mit einer modernen 3D-Einstellung ausgestattet und ermöglichen eine präzise Anpassung für optimale Funktionalität.Technische daten
- Öffnungswinkel: 110°
- Kröpfung: 9 mm - Mittelanschlag (halb vorliegend)
- Topfabstand (K): von 3 bis 6 mm
- Topf-Ø: 35 mm
- Topf-Tiefe: 11 mm
- Topf-Bohrabstand: 52 mm
- Scharnierarm: Stahl
- Scharniertopf: Stahl
- Oberfläche: Nickel matt
- Höhe der Montageplatte: 6 mm
- Material: Zinkdruckguss
- Bohrung: Ø 5 x 11 mm
Kompatibilität und Zubehör
- Für Türen mit einer Mindeststärke von 16 mm
- Inkl. vormontierten Euroschrauben
- Lieferumfang: 2 Stück Topfbänder, Montageplatten und Abdeckkappensets
Installation
- Die Distanz bei Montageplatten für Scharniere bezieht sich auf den Abstand zwischen der Montageplatte und der Korpusseite, an der das Scharnier befestigt wird.
- Die Angabe der Höhe/Distanz bedeutet nicht, dass die Montageplatte entsprechend hoch ist.
