Allgemeine Beschreibung

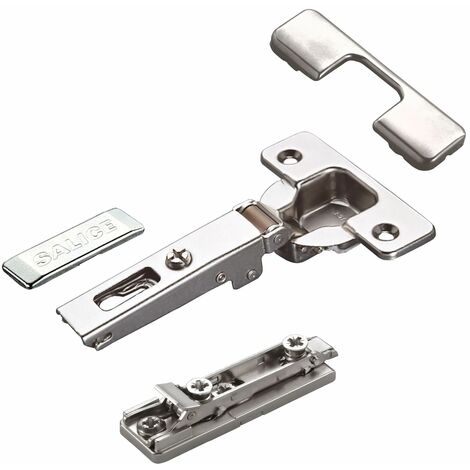

Das 2er Set SALICE Serie 200 Topfband bietet eine innovative Lösung für verschiedene Konstruktionsprobleme. Die Scharniere sind mit einer modernen 3D-Einstellung ausgestattet und ermöglichen eine präzise Anpassung für optimale Funktionalität.Technische daten
- Öffnungswinkel: 110°
- Kröpfung: 0 mm - Eckanschlag
- Topf-Ø: 35 mm
- Topftiefe: 11 mm
- Topf-Bohrabstand: 52 mm
- Topfabstand (K): von 3 bis 6 mm
- Scharnierarm: Stahl
- Scharniertopf: Stahl
- Oberfläche: Nickel matt
- Höhe der Montageplatte: 6 mm (für 16 mm Seitenwand)
- Material: Zinkdruckguss
- Bohrung: Ø 5 x 11 mm
Kompatibilität und Zubehör
- Inkl. vormontierten Euroschrauben
- Abdeckkappenset für Scharnierarm und Scharniertopf
- Geeignet für Scharniere der Serien 100, 200, 400, F, B, M und Silentia
Installation
Die Montageplatten sind für eine Schnellmontage konzipiert. Beachten Sie, dass die Distanz bei Montageplatten für Scharniere den Abstand zwischen der Montageplatte und der Korpusseite angibt, an der das Scharnier befestigt wird. Diese Distanz beeinflusst die Fugengröße zwischen Tür und Korpus.
Anwendung
Die Scharniere sind ideal für Türen mit einer Mindeststärke von 16 mm und bieten eine flexible Anpassung durch die 3D-Einstellung.
