Allgemeine Beschreibung

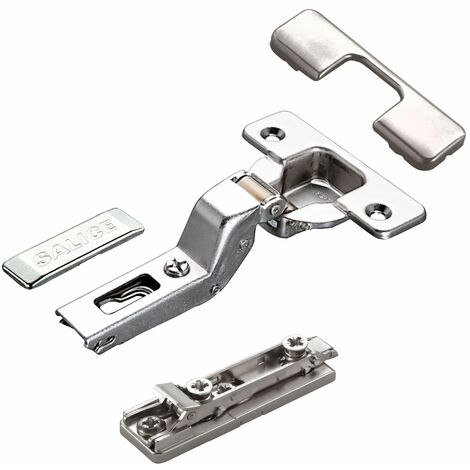

Das 2er Set SALICE Serie 200 Topfband bietet eine innovative Lösung für verschiedene Konstruktionsprobleme. Die Scharniere sind mit einer modernen 3D-Einstellung ausgestattet und ermöglichen eine präzise Anpassung für optimale Funktionalität.Technische daten
- Öffnungswinkel: 110°
- Kröpfung: 17 mm - Innenanschlag (Einliegend)
- Topfabstand (K): von 3 bis 6 mm
- Topf-Ø: 35 mm
- Topftiefe: 11 mm
- Topf-Bohrabstand: 52 mm
- Scharnierarm: Stahl
- Scharniertopf: Stahl
- Oberfläche: Nickel matt
- Höhe: 6 mm (für 16er Seitenwand)
- Material: Zinkdruckguss
- Befestigung: mit vormontierten Euroschrauben, Bohrung Ø 5 x 11 mm
Kompatibilität und Zubehör
- Inklusive Linear-Montageplatte
- Abdeckkappenset für Scharnierarm und Scharniertopf
- Geeignet für Scharniere der Serien 100, 200, 400, F, B, M und Silentia
Installation
Die Montageplatten sind für eine Schnellmontage konzipiert. Die Distanz bei Montageplatten für Scharniere bezieht sich auf den Abstand zwischen der Montageplatte und der Korpusseite, an der das Scharnier befestigt wird. Diese Distanz bestimmt die Fugengröße zwischen Tür und Korpus und kann je nach Scharniertyp variieren.
Anwendung
Die SALICE Topfbänder sind ideal für Türen mit einer Mindeststärke von 16 mm und bieten eine flexible Lösung für verschiedene Möbelanwendungen.
