Allgemeine Beschreibung

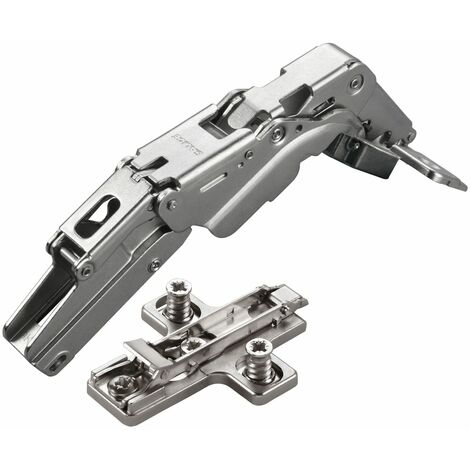

Das 2er Set SALICE Serie 200 Topfband bietet eine innovative Lösung für verschiedene Konstruktionsprobleme. Die Scharniere sind ideal für dünne Türen ab 10 mm Stärke und ermöglichen einen Öffnungswinkel von 155°. Mit einer Topftiefe von nur 8,5 mm sind sie besonders platzsparend und funktional.Technische daten
- Öffnungswinkel: 155°
- Topf-Ø: 35 mm
- Topftiefe: 8,5 mm
- Topf-Bohrabstand: 52 mm
- Kröpfung: 9 mm
- Topfabstand (K): von 3 bis 7 mm
- Material Scharnierarm: Stahl
- Material Scharniertopf: Zinkdruckguss
- Oberfläche: Nickel matt
- Höhenverstellung: ± 2 mm
- Seitenverstellung: -1,5 mm / +4,5 mm
- Höhe der Montageplatte: 6 mm
Kompatibilität und Zubehör
- Geeignet für Türen mit min. 10 mm Stärke
- Montageplatte für Schnellmontage inklusive
- Vormontierte Euroschrauben enthalten
Installation
Die Montageplatten sind für Scharniere der Serien 100, 200, 400, F, B, M und Silentia geeignet. Die Tiefen- und Höhenverstellung erfolgt mittels Exzenter. Beachten Sie, dass die Distanz zwischen der Montageplatte und der Korpusseite die Fugengröße zwischen Tür und Korpus bestimmt.
Anwendung
Ideal für den Einsatz an Möbeln mit dünnen Türen, die eine flexible und präzise Anpassung erfordern. Die Scharniere ermöglichen eine einfache Installation und Anpassung, um optimale Funktionalität zu gewährleisten.
