Allgemeine Beschreibung

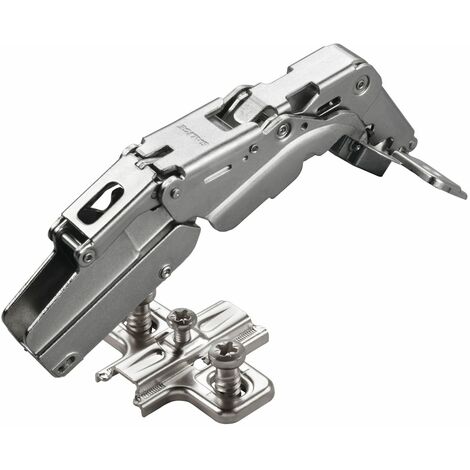

Die Salice Topfband 155° Serie 200 ist eine hochwertige Lösung für die Montage von dünnen Türen ab 10 mm Stärke. Diese Scharniere bieten einen Öffnungswinkel von 155° und sind ideal für verschiedene Konstruktionsprobleme geeignet. Das Set enthält zwei Topfbänder mit vormontierten Euroschrauben und einer Kreuz-Montageplatte, die eine einfache Installation ermöglicht.Technische daten
- Öffnungswinkel: 155°
- Kröpfung: 17 mm
- Topf-Ø: 35 mm
- Topftiefe: 8,5 mm
- Topf-Bohrabstand: 52 mm
- Scharnierarm: Stahl
- Scharniertopf: Zinkdruckguss
- Oberfläche: Nickel matt
- Höhe der Montageplatte: 6 mm
- Höhenverstellung: ± 2 mm
- Seitenverstellung: -1,5 mm / +4,5 mm
- Bohrung der Euroschrauben: Ø 5 x 11 mm
Kompatibilität und Zubehör
- Kompatibel mit Scharnieren der Serien 100, 200, 400, 600, 800, 900, F, B, M und Silentia
- Montageplatte mit Langlochverstellung
Installation
Die Installation erfolgt mit vormontierten Euroschrauben. Beachten Sie, dass die Distanz zwischen der Montageplatte und der Korpusseite, an der das Scharnier befestigt wird, die Fugengröße zwischen Tür und Korpus bestimmt.
Anwendung
Ideal für die Montage von dünnen Türen in Möbelstücken, bei denen ein Öffnungswinkel von 155° erforderlich ist. Die Scharniere sind besonders geeignet für Anwendungen, bei denen eine präzise Höhen- und Seitenverstellung notwendig ist.
