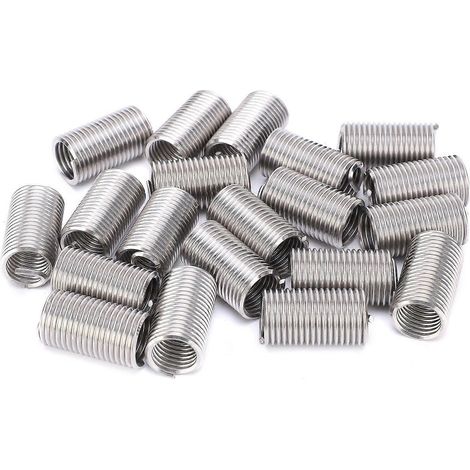

20 Stück Gewindeeinsätze, Reduziermuttern-Reparaturwerkzeug, Edelstahl, M14x23D

1. Beim Einsetzen des Gewindeeinsatzes in das Gewindeloch eines Werkstücks aus Aluminiumlegierung oder anderen Werkstoffen entsteht ein hochfestes, verschleißfestes und präzises Innengewinde. 2. Gewindeeinsätze ermöglichen eine kostengünstige Reparatur von Gewindebohrungen. Bei Gewindefehlern oder beschädigten Innengewinden können sie als Reparaturmethode eingesetzt werden. 3. Gewindeeinsätze ermöglichen die Umwandlung von metrischen in Zollgewinde und sind daher sehr praktisch. 4. Gewindeeinsätze, auch Gewindehülsen, Edelstahl-Gewindehülsen oder Drahthülsen genannt, stellen eine neue Art von Innengewindebefestigungen dar. Durch die Verwendung von hochfestem, hochpräzisem Stahldraht mit diamantförmigem Querschnitt 5. Angewendet auf niedrigfeste technische Werkstoffe wie Aluminiumlegierungen, Zinklegierungen, Legierungen, Kupfer, Kunststoffe, technische Kunststoffe usw., kann die Gewindefestigkeit und Verschleißfestigkeit deutlich verbessert werden. Spezifikation: Artikeltyp: Gewindeeinsätze Material: SUS304 Modell: M14x2 Gewinde Spezifikation: M14x2 (mm) Außendurchmesser vor der Installation: Ca. 16,7 ~ 17,2 mm / 0,7 ~ 0,7 Zoll Durchmesser des Bohrers für die Installation: Ca. 14,5 mm / 0,6 Zoll 1D/1,5D/2D/2,5D/3D: Länge nach der Installation: Ca. 14 mm / 0,6 Zoll 21 mm / 0,8 Zoll 28 mm / 1,1 Zoll 35 mm / 1,4 Zoll 42 mm / 1,7 Zoll Anzahl der Umdrehungen vor der Montage: 5,4 / 8,7 / 11,9 / 15,2 / 18,4 Gewindeschutzhülse Modellspezifikation Beispiel: M3 x 0,5 x 1,5D. Dies bedeutet, dass nach dem Anziehen der Schraube das Innengewinde M3, die Steigung 0,5 und die Länge 1,5D beträgt (die Länge entspricht dem 1,5-fachen Durchmesser, also 1,5 x 3 = 4,5 mm). Die hier angegebene Länge bezieht sich auf die Länge nach der Montage. Anwendung: 1. Bohren: Verwenden Sie den Bohrer der in der Parametertabelle des Gewindeeinsatzes aufgeführten Größe, um das Loch zu bohren. Achten Sie darauf, kein kegelförmiges Loch zu bohren. Die beim Bohren entstehenden Späne müssen mit Druckluft entfernt werden. Nach dem Bohren sollte die Senkbohrung nicht tiefer als 0,4 Gewindegänge sein. Eine zu große Senkbohrung erschwert das Einschrauben des Gewindeeinsatzes. 2. Gewindeschneiden: Verwenden Sie spezielle Gewindebohrer für Gewindeeinsätze. Die Gewindetiefe muss größer als die Einbaulänge des Gewindeeinsatzes sein. Blasen Sie nach dem Gewindeschneiden die Späne mit Druckluft aus. Prüfen Sie bei hoher Gewindegenauigkeit den Gewindegrund mit einer speziellen Grundlochlehre für Gewindeeinsätze. 3. Montage: Setzen Sie die Gewindeeinsätze in den Montageschlüssel ein (Abbildung 5 rechts), führen Sie den Montagegriff der Gewindeeinsätze in die Führungsnut des Montageschlüssels ein und drehen Sie den Griff des Montageschlüssels, um die Gewindeeinsätze in das Gewindeloch zu schrauben. Für Gewindeeinsätze mit M14x2- oder größeren Gewindegängen können Sie ein T-förmiges Nutwerkzeug verwenden. Hinweis: Vermeiden Sie beim Einschrauben der Gewindeeinsätze Druck in vertikaler Richtung, um ein Überspringen der Gewindezähne zu verhindern. Die korrekte Vorgehensweise ist, langsam in Gewinderichtung einzuschrauben. 4. Griff entfernen (Montagegriff abbrechen): Verwenden Sie einen Brecheisen, um den Montagegriff abzubrechen. Schlagen Sie mit ca. 200 g Kokosnuss kräftig auf das Brecheisen, um den Griff zu entfernen. Drehen Sie den Montageschlüssel nicht in die entgegengesetzte Richtung. Brechen Sie den Montagegriff nicht ab, da dies leicht passieren kann. Dadurch bricht der Gewindeschaft ab und das Kabel wird herausgezogen. 5. Herausschrauben: Wenn während der Montage des Gewindeeinsatzes Probleme auftreten (z. B. überspringende Zähne), muss der Gewindeeinsatz entfernt werden. Verwenden Sie dazu einen speziellen Hülsenausdreher. Packungsinhalt: 20 x Gewindeeinsätze
