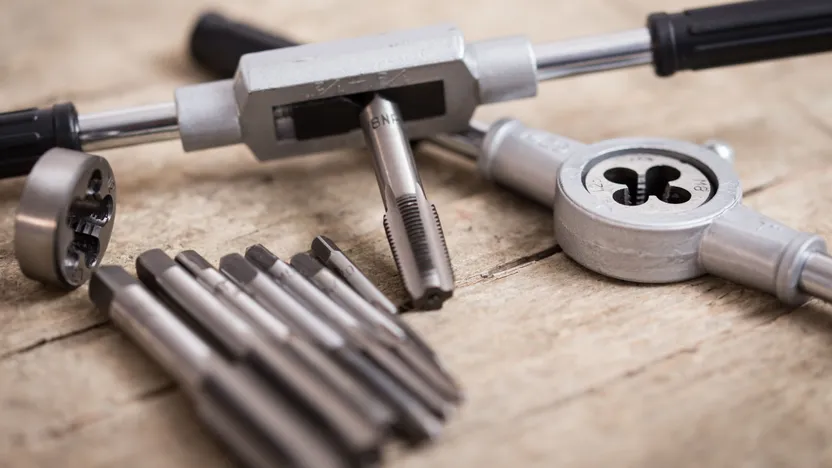

So finden Sie Gewindebohrer und Gewindeschneider

Ein Bolzen setzt sich aus einer Schraube und einer Mutter zusammen. Die Schraube erhält den Gewindedurchzug, die Mutter den Gewindegang.

Eigenschaften einer Metallschraube:

• die Form – sechseckig, BTR Senkkopf usw.;

• der Durchmesser mit Schraubengang z. B. HM 12 x 175;

• H definiert die Form des Schraubenkopfs;

• M gibt an, dass der Gewindedurchgang metrisch ist;

• die Anzahl die Größen d. h. 175 ist der Schrauben- und Mutterdurchgang, 12 der Durchmesser in mm.

Art des Gewindes

Man unterscheidet zwischen verschiedenen Gewindearten:

• Metrisch Iso ist die gebräuchlichste Art im Alltag in Europa;

• Whitworth – britischer Standard;

• Einheitsgewinde – amerikanischer und britischer Standard;

• Rohrgewinde oder BSP (British Standard Petroleum) wird in der Verrohrung, der Klempnerei sowie der pneumatischen und hydraulischen Heiztechnik verwendet. Es handelt sich um ein kegel- oder zylinderförmiges Gewinde, um Leitungen zu verbinden und abzudichten.

Um all diese Arten Gewinde herzustellen oder zu reparieren wurden mechanische Werkzeuge entworfen: der Gewindebohrer und der Gewindeschneider.

Gewindebohrer

Der Gewindebohrer dient dazu, ein neues Gewinde zu bohren oder ein existierendes, beschädigtes Gewinde zu reparieren. Der Gewindebohrer ist ein Werkzeug aus korrosionsgeschütztem Stahl. Man unterscheidet zwei Arten von Gewindebohrern:

• Dreiersatz unterschiedlicher Elemente (Nr. 1: erster Durchgang, Nr. 2: zweiter Durchgang und Nr. 3: Finish). Ältere Mechaniker haben eine Vorliebe für dieses Trio, da es eine schrittweise Durchführung des Gewindebohrens ermöglicht;

• Einzelner Gewindebohrer (Maschinen-Gewindebohrer) kann mit einer Bohrmaschine oder einer Halterung und sogar manuell benutzt werden.

Gewindeschneider

Der Gewindeschneider dient dazu, ein Gewinde auf einer zylindrischen Stange zu schneiden oder ein Gewinde in schlechtem Zustand zu reparieren.

Mechanischer Gewindeschneider

Hierbei handelt es sich um ein geschliffenes HSS-Zubehör zum Gewindebohrer, also eine Art zylindrische oder sechseckige Scheibe mit 3, 4 oder 5 Löchern und einem Gewinde in der Mitte mit einer gravierten Markierung.

Mechanischer Halter für Gewindeschneider

Dieses Werkzeug bestehen aus einem zentralen Gehäuse, in dem die Gewindeschneider angebracht werden und aus zwei gegenüberliegenden Haltegriffen, die mit dem Mittelstück verbunden sind.

Die Gewindeschneiderhalter sind auch in verschiedenen Größen je nach zuzuschneidendem Durchmesser erhältlich.

Werkzeughalter und Windeisen

Das Windeisen – auch Werkzeughalter genannt – dreht nach rechts und ist ein Werkzeug, das aus zwei gegenüberliegenden Haltegriffen besteht. Einer der Handgriffe ist beweglich: Er ermöglicht die Betätigung eines kleinen zentralen Schraubstocks , der dazu dient, den eckigen Kopf eines Gewindebohrers anzubringen.

Es gibt verschiedene Größen, um das ganze Sortiment von Gewindebohrern abzudecken. Man findet auch Windeisen mit Sperrklinken.

Gewindeschneider und Gewindehalter im Set für den Rohrinstallateur

Dieses größere Werkzeug ermöglicht Rohrgewinde auf Rohrleitungen zu schneiden. Der Gewindeschneiderhalter (mit Sperrklinken) besteht aus einem metallischen Arm an dessen Ende der Gewindeschneider je nach Durchmesser des zu schneidenden Rohrs (angegeben in Zoll) befestigt werden kann. Das Werkzeug ist in der Regel im Set erhältlich: Ein Set besteht aus 4 bis 7 Gewindeschneidern für Rohre von 8 x 13 mm; 12 x 17 mm; 15 x 21 mm; 21 x 27 mm; 26 x 34 mm; 33 x 42 mm und 50 x 60 mm.

Heizungsmonteure verwenden diese Art von Gewindeschneider. Auf existierenden Installationen können Rohrleitungen mithilfe von Anschlüssen verbunden werden, die einen Rechts- und einen Linksgang erfordern.

Gewindeschneider für die Herstellung eines Rechtsgangs sind in roter Farbe, Gewindeschneider für Linksgänge in gelber Farbe gekennzeichnet.

Man findet auch besonders praktische tragbare elektrische Gewindeschneider und fest montierte Modelle für die serienmäßige Herstellung.

Für große Durchmesser bis 4 Zoll (114 mm) verwenden Profis einen progressiven Gewindeschneider mit langen Armen (entsprechender Krafteinsatz erforderlich) oder einen elektrischen Gewindeschneider bestehend aus einstell- und austauschbaren Aufsteckkämmen. Das Gewindeschneiden erfolgt somit in mehreren Durchgängen.

Schmierung

Mechanische Gewindeschneidarbeiten oder solche für Rohrleitungen können nicht ohne ein absolut notwendiges und für Stahl geeignetes Schneidöl ausgeführt werden. Ohne Schneidöl beim Gewindeschneiden hat folgende Auswirkungen:

• die vorzeitige Abnutzung der Gewindebohrer und -schneider;

• der Verschleiß der Kämme und Gewindegänge;

• die Gewindeschnitte und -bohrungen sind spröde, brüchig und rau, daraus folgen Schwierigkeiten beim Festziehen der Schrauben und Dichtungsprobleme beim Verbinden der Rohrleitungen.

Bei Gusseisen wird kein Schmieröl oder Schneidöl, sondern nur Talg benötigt.

Vorbohren beim mechanischen Gewindebohren

Das Gewindebohren besteht aus einem Schneidevorgang, bei dem Material entfernt wird. Daher ist es ausschlaggebend, dass das Loch, in dem die Gewindegänge geschnitten werden, perfekt ausgerichtet ist.

Die Formel für die richtige Auswahl des Bohrers für den Gewindebohrer lautet: Nenndurchmesser des Gewindes minus Schraubengang. Beispiel: für ein Gewinde von M 12 x 175, bohrt man ein Loch von 10,25 mm (allgemeingültiges Verhältnis für herkömmliche und weiche Metalle). Die Bohrer für die Kalibrierung der Löcher zum Gewindeschneiden zeichnen sich durch ihren Durchmesser aus.

Die Hersteller bieten praktischerweise Sets zum Gewindebohren an, die alles Wichtige enthalten: den Gewindebohrer mit dem entsprechenden Bohrer sowie ein passendes Windeisen. Sie sollten sich aber direkt darauf einstellen, die Werkzeuge ersetzen zu müssen, denn Brüche kommen häufig vor!

Diese Werte sind je nach Qualität des zu bohrenden Stahls anzupassen. Profis fragen manchmal nach einer präzisen Berechnung je nach zu bearbeitendem Metall. Die Tabelle enthält somit die empfohlenen Werte für Profi-Arbeiten.

Verwenden Sie die für den Gewindebohrer eine geeignete Halterung, um die Beschädigung des Gewindebohrers zu vermeiden.

Auf die mit einem Stern* gekennzeichneten Durchmesser sollte verzichtet werden, da diese eher selten sind und es eher schmierig ist, passende Gewindebohrer und -schneider zu finden. Es ist dennoch möglich Gewinde in dieser Größe mit sehr alten Ausstattungen zu schneiden (Lokomotiven, Kupplungen, Oldtimers usw.).

Die hilfreiche Standbohrmaschine kann mit einem Morsekonus angepasst werden. Mit automatischem Auslöser sobald sich Gewindebohrung und -schnitt auf der eingestellten Ebene befinden. Sie ist unerlässlich für das serienmäßige Gewindebohren und -schneiden.

Spezielle Gewindebohrer

Maschinengewindebohrer

Dieser führt die Gewindebohrung in einem Durchlauf durch. Er eignet sich für die Bohrmaschine, ist jedoch mit absoluter Vorsicht zu bedienen.

Gewindebohrer für Sacklöcher

Eine besondere Form des maschinellen Gewindebohrers, er bohrt spiralförmig damit die Späne nach oben ausgestoßen werden.

Gewindeschablone zum Gewindemessen

Schablone zur Identifizierung eines Gewindes. Existiert in allen Gewindearten. Egal welche Art von Gewinde Sie schneiden möchten, gibt es eine Vielzahl geeigneter Werkzeuge für Ihren Bedarf, egal ob es sich um Links- oder Rechtsgewindegänge handelt. Bei der richtigen Anwendung und Pflege leisten Sie jahrelang treue Dienste!
