So finden Sie das richtige Kupferfitting

Kupferfittings werden zum Anschluss von Kupferrohren für die Wasserversorgung und sanitäre Einrichtungen (Warmwasserbereiter, Küchenarmatur usw.) verwendet. Die Verbindung wird durch Löten hergestellt. Nur bei Kupfer-Pressfittings und Kupferfittings mit Bördelrand werden andere Techniken zum Verbinden verwendet.

Kupferfittings werden aufgrund ihrer spezifischen Eigenschaften ausgewählt:

• Ausführung (zum Löten, zum Pressen, zum Schrauben, mit Bördelrand);

• Form (Muffe, Bogen usw.);

• Art (innen oder außen);

• Durchmesser (10 bis 40 mm je nach Installation und Ausstattung).

1. Kupferfitting-Ausführungen:

Für Lötfittings aus Kupfer benötigen Sie einen Schweißbrenner, z. B. eine Lötlampe, oder ein Autogenschweißgerät und Zinn zum Löten.

Pressfittings werden mit einer Presszange abgedichtet. Diese drückt den gerillten Teil, in dem sich ein O-Ring befindet, auf das Kupferrohr. Die Verbindung wird ohne Lötmittel hergestellt. Ihr Durchmesser wird in Millimeter ausgedrückt (je nach Typ des Kupferstücks).

Bördelverschraubungen verbinden Kupferrohre mit Bördelrand mit einer Verschraubung aus Messing. Die Gewindegröße von Messingverschraubungen wird entweder in Zoll (angloamerikanisches System) oder Millimeter (metrisches System) angegeben.

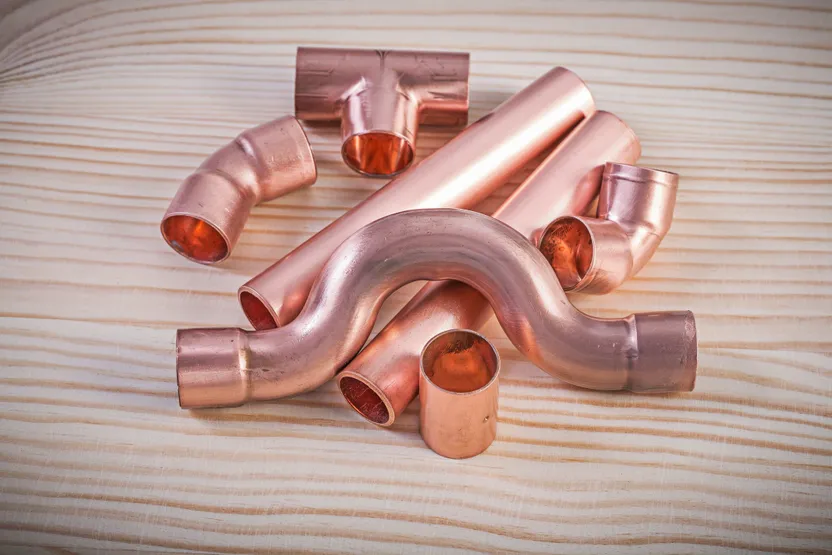

2. Form

Die Form eines Kupferfittings hängt von seinem Verwendungszweck ab.

• Bogen, für Richtungswechsel.

• Muffe, zum Verbinden von zwei Rohren gleicher Größe.

• Reduzierstück, zum Verbinden von zwei Rohren unterschiedlicher Größe.

• T-Stück, zum Verbinden von drei Rohren gleicher oder unterschiedlicher Größe (T-Stück mit gleichem oder reduziertem Abgang).

• Sprungbogen, um ein Rohr umzuleiten.

• Überspringbogen, um über ein Rohr hinwegzuleiten.

• Endstück, um ein Rohr abzuschließen.

3. Art: innen/außen

Wie bei allen Fittings im Sanitärbereich besitzen Kupferfittings eine breitere oder eine schmalere Öffnung. Die schmaleren Enden (als "außen" bezeichnet) werden in die breiteren Öffnungen (als "innen" bezeichnet) geführt. Kupferfittings sind in allen Variationen erhältlich, um sich der Installation anzupassen: innen/innen; außen/außen; innen/außen. Das Kupferrohr wird in den meisten Fällen in die Fittings hineingesteckt.

4. Durchmesser des Verbindungsstücks

Der Durchmesser des Fittings wird in Millimeter angegeben und reicht von 10 bis 40 mm. Der Durchmesser des Kupferrohrs hängt von Ihrer Sanitärinstallation ab, insbesondere von den Einrichtungen, zu denen das Wasser geführt wird.

Kupferrohre werden manchmal nach ihrem Innen- und Außendurchmesser klassifiziert. Ein Rohr mit einem Außendurchmesser von 10 mm und einem Innendurchmesser von 8 mm trägt demnach die Bezeichnung 8-10. Die zweite Variable bezieht sich dabei immer auf den Außendurchmesser des Kupferrohrs.
