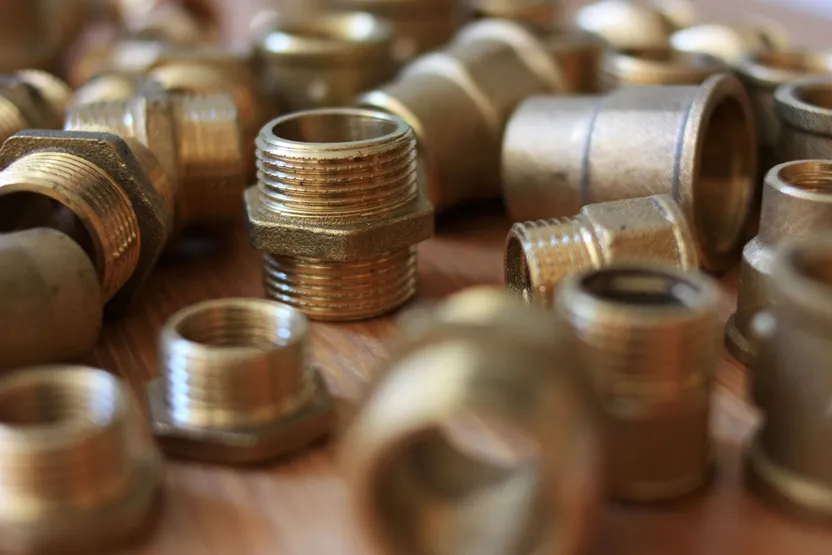

So finden Sie das richtige Gewindefitting aus Messing

Ratgeber verfasst am 15. Februar 2024 von:

Sebastian, Heimwerker Autodidakt, München

2 Min. Lesezeit

Eine Messing-Rohrverschraubung wird anhand ihres Gewindes (innen oder außen), ihrer Form (T-Stück, Bogen, Nippel, Muffe, Reduzierstück, Endstück) und ihres Durchmessers in Zoll (1/4; 3/8; 1/2; 3/4) oder Millimeter (8 x 13; 12 x 17; 15 x 21; 20 x 27) ausgewählt. Sie wird mit Teflonband oder Gewindedichtfaden befestigt.

Wichtige Eigenschaften

Whitworth-Gewinde und metrisches Gewinde
Innen- und Außengewinde
Form

Zu den Messing-Gewindefittings

4 wichtige Merkmale eines Gewindefittings für Sanitärinstallationen

Schraubgewinde gewährleisten die Verbindung zwischen Abwasserrohren und Sanitäranlagen, wie Bad- oder Küchenarmaturen, Durchlauferhitzern, etc. Meist bestehen Sie aus Messing und sollten nach folgenden Kriterien gewählt werden.

Material (Messing oder verzinkter Stahl);
Form (Bogen, T-Stück usw.);
Art (Innen- oder Außengewinde);
Größe (häufig 1/4 Zoll bis 1 Zoll).

Die wichtigsten Messing-Verschraubungen

1. Messing oder verzinkter Stahl

Schraubverbindungen werden hauptsächlich aus Messing angefertigt, können aber auch aus verzinktem Stahl bestehen.

Messingverschraubungen werden bei Standard-Sanitärinstallationen aus Kupfer verwendet.

Verbindungsstücke aus verzinktem Stahl werden hauptsächlich bei verzinkten Rohrleitungen benutzt, damit es nicht zu Korrosion kommt (Entstehung einer galvanischen Zelle).

2. Form: Bogen, Nippel, Reduzier- oder T-Stück

Der Form eines Gewindefittings hängt von seinem Verwendungszweck ab.

Bogen, für Richtungswechsel.
Nippel, zum Verbinden zweier Außengewinde der gleichen Größe.
Muffe, zum Verbinden zweier Innengewinde der gleichen Größe.
Reduzierstück, zum Verbinden zweier Fittings unterschiedlicher Größe.
T-Stück, zum Verbinden von drei Fittings gleicher oder unterschiedlicher Größe.
Gewinderohr, zum Verbinden zweier Fittings, wenn ein Nippel zu kurz und ein Kupferrohr zu lang wäre.
Endstück, zum Abschließen eines Rohrs.

Rohrgewinde werden mit Teflon-Dichtband oder Gewindedichtfaden sowie Dichtmasse abgedichtet.

3. Art: Außen- oder Innengewinde

Ob Innen- und Außengewinde - mit den verschiedenen Ausführungen ist für jede Installation das passende Teil zu finden.

Außen/außen
Innen/innen
Außen/innen

4. Größe: Schraubgewinde in Zoll oder Millimeter

Schraubgewinde-Größen von Rohrverbindern werden entweder in Zoll (Whitworth-Gewinde) oder in Millimeter (metrisches System) angegeben.

Entsprechungen zwischen angloamerikanischem und metrischem System

	Gewinde
Zoll (Whitworth-Rohrgewinde)	1/4’’	3/8’’	1/2’’	3/4’’	1’’	1 1/4’’	1 1/2’’
Millimeter (metrisches Gewinde)	8 x 13 mm	12 x 17 mm	15 x 21 mm	20 x 27 mm	26 x 34 mm	33 x 42 mm	40 x 49 mm

Den Katalog von ManoMano entdecken
Gewindedichtfaden

Entsprechungen zwischen Schraubgewinde und Kupferrohrgröße

Wenn kein Gewinde vorhanden ist oder ein Gewinde mit einer Übergangsmuffe ausgestattet werden soll, muss das Schraubgewinde an den Durchmesser des Kupferrohrs angepasst werden.

Gewinde (metrisches System)	Rohrdurchmesser in Millimeter
12 x 17 mm	8	10	12	14	16	18	20	22
15 x 21 mm	8	10	12	14	16	18	20	22
20 x 27 mm	8	10	12	14	16	18	20	22
