200 Watt 12V Solar Set 20A Laderegler gelb Montagewinkel Solaranlage Inselanlage Solarmodul 1200mm

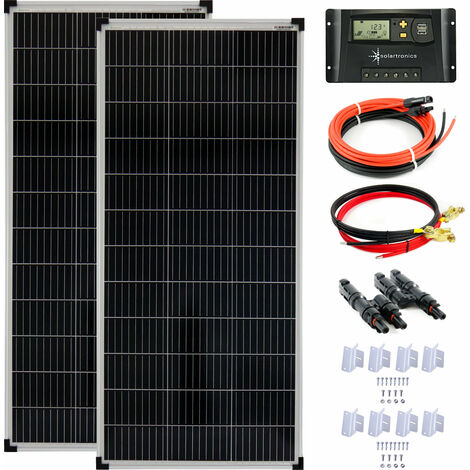

Lieferumfang:

2 Stück Solarmodul 100 Watt Monokristallin

1 Stück 20A LCD Solar-Laderegler

1 Paar 2m 4mm² Verbindungskabel Laderegler > Batterie mit Batterieklemmen

1 Paar 5m 4mm² Verbindungskabel Modul > Laderegler mit angepressten Solar-Steckern

1 Paar Y Solar-Stecker

2er Set Montagewinkel für zwei Solarmodule

(Es werden geprüfte Solarkabel aus deutscher Produktion verwendet)

Eigenschaften Solarmodul

• robuster Alurahmen
• wetterfestes Frontglas gehärtet zum Schutz gegen Hagel, Schnee, Eis etc.
• Anschlussdose auf der Rückseite, wetterfest

Technische Daten je Modul:
Gewicht: 7,2 kg
Maße: 1200 mm x 540 mm x 30 mm
Nennleistung Pmax: 100 W +3%
Zulässige Systemspannung: 1000 V
Front: aus Spezialglas
Temperaturbereich: -40°C bis +80°C
Nennspannung Vmp: 17,6 V
Leerlaufspannung Voc: 21,59 V
Nennstrom Imp: 5,68 A
Kurzschlussstrom Isc: 6,17 A

Laderegler

Der Laderegler wird zwischen Solarmodul und Batterie geschalten und ist somit für die Steuerung des Ladevorgangs verantwortlich. So kann die Batterie, immer maximal geladen werden. Durch einen Mikroprozessor wird die Batterie schonend geladen und garantiert somit Ihrer Batterie eine lange Lebensdauer.

Auf dem Display lassen sich alle Spannungen, Ladevorgänge, Parameter anzeigen. Die Ladespannung können Sie über das Bedienfeld einstellen, daher kann der Solarladeregler an jeder Batterie genutzt werden. Es kann eingestellt werden, ab welcher Spannung der Unterspannungsschutz aktiviert werden soll und ab welcher Betriebsspannung der Unterspannungsschutz sich wieder zurücksetzen soll.

Ein Überladen der Batterie kann verhindert werden, da der Laderegler bei Erreichen der eingestellten Ladeschlussspannung den Ladevorgang beendet und in Erhaltungsladung wechselt.

Eigenschaften Laderegler

• Über- und Tiefentladungsschutz für Batterie verhindert Rückspeisen zum Solarpanel
• Automatische Abschaltung sollte der Ladestrom die Kapazität des Reglers übersteigen
• Automatische Abschaltung bei Kurzschluss
• Verhindert Rückspeisung zum Panel
• Automatische Abschaltung bei Überlast und Kurzschluss
• Verbraucher werden bei Akkumulatoren-Unterspannung abgeschalten
• Überlast- und Kurzschlussschutz Verbraucherabschaltung bei Akkumulatoren-Unterspannung
• Automatische Temperaturenkompensation
• LCD Display
• Anzeige des Ladezustandes der Batterie wird angezeigt
• Farbe: schwarz

Vorteile:

• für Bleisäure-, Gel- und AGM Akkus (Batterien)
• Darstellung mit LCD-Grafikdisplay
• Automatisches Identifizierungssystem des Spannungsniveaus
• Intelligenter PWM-Lademodus
• Automatische Temperaturenkompensation
• Einstellbare Ladespannung
• Nacht- und Zeitsteuerung
• Schutz vor Entladung der Batterie über Solaranschluss
• Unterspannungsabschaltung des Kleinverbraucherausgang
• Schutz bei Verpolung der Batterie
• Schutz bei Überlast und Kurzschlüssen

An den 20A Laderegler können bei späterem Bedarf bis zu insgesamt drei 100 Watt Module angeschlossen werden.

Um den erzeugten Strom zu speichern, benötigen Sie einen 12V Batteriespeicher (Akku). Dieses Set ist zum Laden von Bleisäure-, Gel- und AGM-Akkus (Batterien) geeignet.
