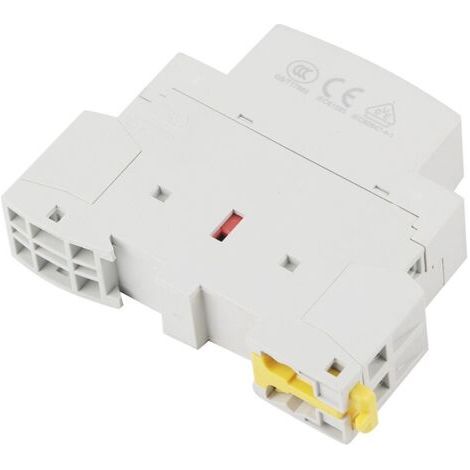

2P 20 A AC-Hausschütz für DIN-Schiene, 220 V / 230 V, 50 / 60 Hz, AC-Hausschütz, 1 Schließer, 1 Öffner, mit DIN-Schienenmontage (220 V / 230 V)

Einfache Installation: Der 20-A-Schütz zeichnet sich durch sein kompaktes und modulares Design für eine einfache Installation aus.

Einfache Bedienung: Ein Anschlussdiagramm ist für eine einfache Bedienung auf der Oberfläche des Schützes aufgedruckt.

Für den Hausgebrauch konzipiert: Dieser Netzschütz ist für den Hausgebrauch konzipiert und wird auf einer 35-mm-DIN-Schiene montiert.

Leise und geräuschlos: Während des Betriebs des Wechselstromschützes entstehen keine Geräusche oder Funken, was die Sicherheit erhöht.

Wechselstromschütze werden mit hochwertigen Isoliermaterialien hergestellt.

Wechselstromschütze ohne Schließerkontakte (NC), Tag-Nacht-Wechselstromschütz, Fernschütz, Haushalts-Wechselstromschütz, modularer Schütz 2-poliger Sicherheitsschütz, Wendeschütz, 2-poliger Schütz

Technische Daten:
Bemessungssteuerspannung (Us): 24 V AC, 220 V AC / 230 V (optional)
Bemessungsstrom: 20 A (AC-7a), 7 A (AC-7b)
Konventioneller thermischer Strom (Ith): 25 A
Bemessungsisolationsspannung (Ui): 500 V AC
Bemessungsbetriebsspannung (Ue): 400 V AC
Polzahl: 2P (1 Öffner + 1 Schließer)
Maximale Schaltzyklen: 30 Mal/Stunde Elektrische Lebensdauer: 100.000 Schaltzyklen
Mechanische Lebensdauer: 1.000.000 Schaltzyklen
Gewicht: ca. 128 g

Bemessungsbetrieb:
1) 8-Stunden-Betrieb
Dies ist der Standardbetriebsmodus. Der thermische Strom (Ith) des Schützes wird durch diesen Betriebsmodus bestimmt.
2) Intermittierender Betrieb
Die Nennbetriebsfrequenz des Schützes in diesem Modus beträgt 30 Schaltvorgänge pro Stunde bei einem Lastfaktor von 40 %.

Betriebsbedingungen:
Bei einer Umgebungstemperatur zwischen -5 °C und +60 °C wird die Nennsteuerspannung (Us) an den Einschaltmagneten des Schützes angelegt, um diesen auf eine stationäre Temperatur zu bringen. Anschließend schließt der Schütz zuverlässig, unabhängig von der Spannung (85 % bis 110 %). Die Auslösespannung liegt zwischen 20 % und 75 %.

Lieferumfang:
1 AC-Schütz
