35-mm-Scharnierlehre, Türschrank-Scharnierlehre, verdeckte Scharnierlehre, Locher, Bohrführungssucher für Heimwerker-Holzarbeiten..DEBUNS

Allgemeine Beschreibung

Die 35-mm-Scharnierbohrlehre ist ein unverzichtbares Werkzeug für die Holzbearbeitung und ermöglicht das Bohren präziser Löcher zur Montage verdeckter Scharniere an Türen und Schränken. Hergestellt aus einer Aluminiumlegierung, ist es robust und benutzerfreundlich – auch für Heimwerker.

Technische Daten

• Material: Aluminiumlegierung
• Bohrerdurchmesser: 35 mm
• Einstellbare Bohrtiefe: 12–13 mm
• Einstellbare Größe der Fixierplatte: 15–25 mm
• Schraubenlochgröße: 2 mm

Installation

• Setzen Sie den 35-mm-Bohrer ein.
• Stellen Sie die Bohrtiefe auf 12–13 mm ein und arretieren Sie den Anschlagring.
• Stellen Sie die Fixiergröße des schwarzen Druckblocks an der Schnellspannklemme ein.
• Bewegen Sie den Locher in die markierte Position und arretieren Sie die Schnellspannklemme.
• Drücken Sie den Griff des Bohrers zusammen und bohren Sie 12–13 mm tief.
• Bohren Sie ein 2-mm-Schraubenloch in die Fixierplatte. Linke und rechte Seite.

Anwendung

Diese Bohrschablone wird häufig zur Montage der gängigsten Scharniere verwendet und erleichtert die Anbringung verdeckter Scharniere an Türen oder Schränken. Für die Verwendung ist kein Fachmann erforderlich.

Weitere Informationen

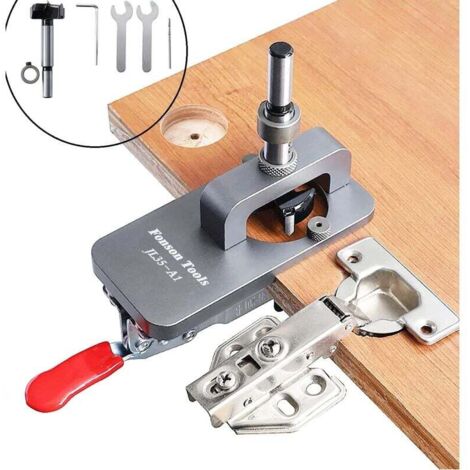

• Lieferumfang: Scharnierbohrlehre * 1, 35-mm-Lochöffner (mit Begrenzungsring und Befestigungsschraube) * 1, 2-mm-Bohrer * 1, Schraubenschlüssel * 2, Sechskantschlüssel * 1.
