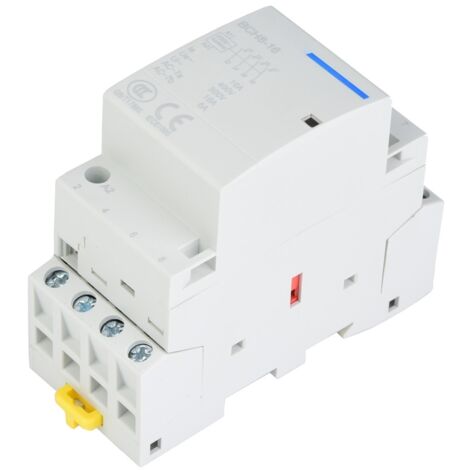

4P 16A 24V AC-Schütz für Hausinstallationen, DIN-Schienenmontage, 4 normalerweise offene Kontakte (230V)

Willkommen in unserem Shop! Entdecken Sie unseren hochwertigen Wechselstromschütz für den Hausgebrauch. Dank seiner kompakten, modularen Bauweise lässt sich dieses Modell einfach auf einer Standard-35-mm-DIN-Schiene montieren. Für optimale Sicherheit ist er mit hochwertigen Isoliermaterialien gefertigt. Ein Schaltplan ist direkt auf der Oberfläche aufgedruckt und vereinfacht die Installation erheblich. Der Betrieb ist geräuschlos und erzeugt keine elektrischen Funken.

Detaillierte technische Daten:

* Nennsteuerspannung (Us): AC 24 V oder AC 220 V/230 V (wählbar).

* Nennstrom: 16 A (AC-7a), 6 A (AC-7b).

* Konventioneller thermischer Strom (Ith): 25 A.

* Nennisolationsspannung (Ui): 500 V AC.

* Nennbetriebsspannung (Ue): 400 V AC.

* Polzahl: 4P (4 Öffnerkontakte – NO).

* Maximale Schaltfrequenz: 30 Mal/Stunde.

* Elektrische Lebensdauer: 100.000 Schaltzyklen.

* Mechanische Lebensdauer: 1.000.000 Schaltzyklen.

* Paketgewicht: ca. 219 g.

Nennbetriebsarten:

1. 8-Stunden-Betrieb: Dies ist der grundlegende Betriebszyklus; der konventionelle thermische Strom Ith des Schützes wird durch diesen Betriebszyklus bestimmt.

2. Intermittierender periodischer Betrieb: Die Nennbetriebsfrequenz des Schützes beträgt in diesem Zyklus 30 Schaltvorgänge pro Stunde bei einem Lastfaktor von 40 %.

Betriebsbedingungen:

Bei einer Umgebungstemperatur zwischen -5 °C und +60 °C muss der Schütz nach Anlegen der Nennsteuerspannung Us an die Spule und Erreichen eines stationären Zustands bei jeder Spannung zwischen 85 % und 110 % von Us zuverlässig schließen. Seine Auslösespannung liegt zwischen 20 % und 75 % von Us.

Sie erhalten 1 Wechselstrom-Schütz in Ihrer Lieferung.
