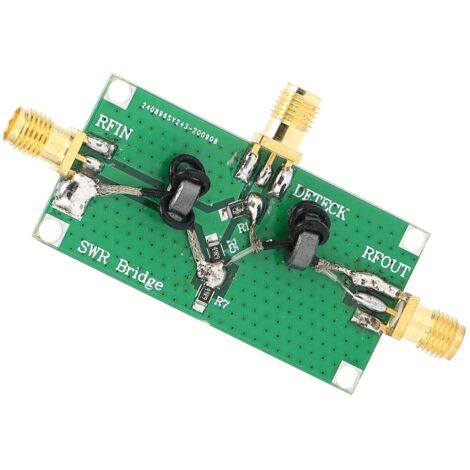

10-3000 MHz VSWR-Messbrücke für Antennenanalysator und SWR-Detektor

Willkommen in unserem Shop!

Diese SWR-Brücke (Stehwellenverhältnis) ist ein unverzichtbares Messgerät für HF-Netzwerke. Sie ermöglicht die präzise Messung des reflektierten Signals mit genauen Informationen zu Amplitude und Phase und liefert somit umfassende Impedanzfehlanpassungen.

Sie zeichnet sich durch eine große Frequenzbandbreite und hohe Richtwirkung aus.

Ihr Betriebsfrequenzbereich erstreckt sich von 1 MHz bis 3 GHz, mit einem besonders flachen und stabilen Frequenzgang im Bereich von 1 MHz bis 2,6 GHz. Dies gewährleistet zuverlässige Messungen an einer Vielzahl von Signalen. Die Brücke findet breite Anwendung im Bereich der Hochfrequenztechnik, beispielsweise bei Antennenmessungen und -tests, der Analyse von HF-Schaltungen sowie der Prüfung von Radio-, Fernseh- und Kommunikationsgeräten. Die doppelseitige Leiterplatte (PCB) mit einer Dicke von 1,6 mm und vollständiger Zinnbeschichtung ist auf einen stabilen und langlebigen Betrieb ausgelegt und gewährleistet so eine hervorragende Verarbeitungsqualität und optimalen Schutz vor Oxidation. Es akzeptiert eine maximale Eingangsleistung von ≤ 0,2 W und weist sowohl bei niedrigen als auch bei hohen Strömen eine gute Stromleitfähigkeit auf, wodurch es vielseitig für verschiedene Testaufbauten einsetzbar ist. Seine charakteristische Impedanz beträgt 50 Ω und seine Richtwirkung ≥ 30 dB, was zu einer hohen Messgenauigkeit beiträgt. Ihre Bestellung umfasst: 1 x SWR-Brücke.
