500-W-Spindelmotor mit Luftkühlung, bürstenlos, + Treiber + Klemme für Graviermaschine

Willkommen in unserem Shop!

Dieser bürstenlose Motor ist dank seiner herausragenden Eigenschaften eine ausgezeichnete Wahl für vielfältige Anwendungen. Er erzeugt weniger Störungen als Motoren mit Bürsten, d. h. es entstehen keine Funken während des Betriebs, wodurch elektrische Störungen an entfernten Funkgeräten reduziert werden. Darüber hinaus läuft der bürstenlose Motor dank seiner geringen Reibung ruhig und leise, was die Stabilität der Geräte verbessert. Er bietet außerdem eine lange Lebensdauer und reduzierte Wartungskosten, da der Hauptverschleiß in den Lagern auftritt und nur gelegentliches Abstauben erforderlich ist.

Der Motortreiber ist mit Motoren mit und ohne Hall-Effekt-Sensor kompatibel.

Er unterstützt die Drehzahlregelung per Potentiometer, die Drehzahlregelung über eine externe 10-V-Spannung, Ein-/Ausschalten, Drehzahlausgang, Alarmausgang und Rechts-/Linkslauf (CW/CCW). Dieser bürstenlose Motor findet breite Anwendung in kleinen Haushaltsgeräten, Elektrowerkzeugen, Wasserpumpen, Lüftungsanlagen und vielem mehr. Technische Daten: Bürstenloser Gleichstrommotor: - Betriebsspannung: 48 V DC - Leistung: 500 W - Drehzahl: 12.000 U/min - Drehmoment: 0,6 Nm - Isolationswiderstand: >2 MΩ - Durchschlagsfestigkeit: 400 V - Gehäusedurchmesser (vorne/hinten): 5,7 cm / 2,2 Zoll - Mittendurchmesser: 5,5 cm / 2,1 Zoll - Spannzangenlänge: 4,5 cm / 1,7 Zoll (Teil des Schneidbalkens, inklusive Mutter und Kern) - Spannzangendurchmesser: 2 cm / 0,8 Zoll - Gesamtlänge des Motors: 19,4 cm / 7,6 Zoll (einschließlich Lüfter, Spannzange und Motor) - Spindelrundlauf: ca. 0,01–0,03 mm - Motorantrieb (WS55-220):

- Spannung: 24–50 V DC

- Nennstrom: 12 A

- Strombegrenzung: ca. 14 A

- Maximal unterstützte Drehzahl: 20.000 U/min

- Drehzahlregelung: 1. Anschluss an ein externes Potentiometer; 2. Anschluss an ein externes 10-V-DC-Netzteil.

- Drehzahlausgang: PG-Signal (zwischen diesem Anschluss und Masse liegt ein 5-V-Drehzahlimpuls an). Bei einer Ausgangsfrequenz von P (Hz), einer Polzahl von N und einer Drehzahl von F (U/min) ergibt sich die Drehzahlausgangsfrequenz zu P = F * N / 60.

- Alarmausgang: ALM-Signal; zwischen diesem Anschluss und Masse liegt ein Alarmimpuls an. 1. Dieser Anschluss gibt im Normalbetrieb ein 5-V-Pegel aus; 2. Wenn die Stromversorgung eingeschaltet ist, das Drehzahlregelungssignal jedoch sehr schwach ist und der Motor nicht läuft, ist das Portsignal niedrig. Das heißt, wenn die EN-Taste geöffnet ist und der Motor nicht läuft, ist das Alarmportsignal niedrig und signalisiert einen anormalen Zustand, der Aufmerksamkeit erfordert. 3. Bei Unterspannung, Überspannung, Blockierung, Phasenausfall oder Phasenkurzschluss ist das Portsignal niedrig.

- Drehrichtung (CW/CCW): F/R, ein externer Schalter wird an ein Ende des F/R-Ports und an das andere Ende an Masse angeschlossen; die Drehrichtung des Motors kann geändert werden.

- Start/Stopp: EN-Taste, ein externer Schalter wird an ein Ende des EN-Ports und an das andere Ende an Masse angeschlossen; Der Motor startet, sobald er geerdet ist.

- Blockierschutz: Der Motor stoppt bei Blockierung und startet nach Wiederherstellung der Stromversorgung neu.

- Betriebsanzeige: Grüne LED leuchtet bei Stromversorgung.

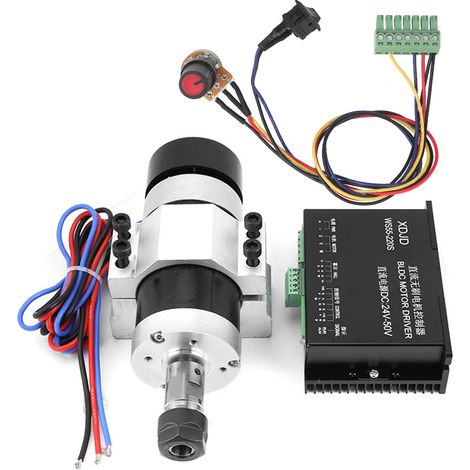

- Kontrollleuchte: Rote LED blinkt einmal, wenn die Stromversorgung eingeschaltet ist und das Potentiometer oder die externe Spannung nicht anliegt. Die rote Kontrollleuchte blinkt siebenmal, wenn das Gerät ausgeschaltet ist und sich im Standby-Modus befindet. Isolationswiderstand: >100 MΩ (Normaltemperatur und -druck). Durchschlagsfestigkeit: 0,5 kV, 1 min (Normaltemperatur und -druck). Lieferumfang: 1 x bürstenloser Motor, 1 x Drehzahlregler, 1 x Montagehalterung, 1 x Potentiometer und Schalter.
