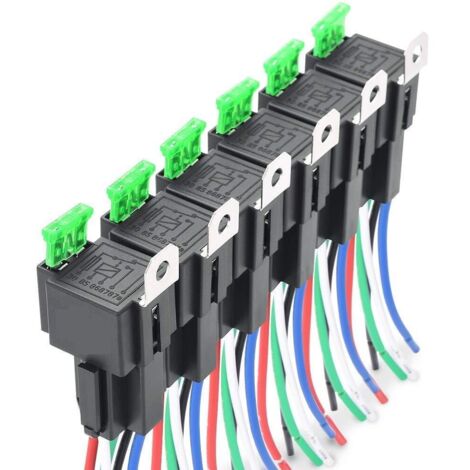

6-teiliger 12V 30A Sicherungs-Relais-Schalterkabelbaum mit ATO/ATC-Flachsicherung, 5-poligen SPST-Kfz-Elektrorelais mit hochbelastbaren 14 AWG-Kabeln

Integrierte Kfz-Relais in einem Sicherungshalter mit einer 30-A-Flachsicherung. Dadurch entfällt ein separater Sicherungshalter, was Platz und Kosten spart. Robuste 14-AWG-Leitungen für den Hauptkontakt. Die Relaisfassungen sind mit farbcodierten Leitungen für die einfache Verdrahtung von Verbrauchern/Zubehör ausgestattet: Schwarz – Masse (85), Rot – VDC (30), Weiß – Trigger (86), Blau – Öffner-Ausgang (87). Die einzigartige Steckverbindung an jeder Fassungskante ermöglicht ein einfaches Verbinden aller Relais und sorgt für eine saubere und ordentliche Installation. 12 V DC (max. 14 V DC) und 30 A hohe Schaltleistung. Bosch-kompatibles 5-poliges SPST-Relais (Single Pole Single Throw). Die Metallhalterung am Relais ermöglicht eine einfache Installation.

Vielseitige Anwendungsmöglichkeiten: Ideal für Fahrzeugbeleuchtung, Nebelscheinwerfer, Scheibenwischer, Anlasser, Lüfter, Lautsprecher, Traktionskontrollsysteme usw.

Beschreibung

Einige Fahrzeugkomponenten wie Lenkräder, Anlasser und Scheinwerfer benötigen viel Strom.

Bei zu hoher Betriebsspannung besteht die Gefahr eines Stromschlags.

Zu hoher Betriebsstrom erzeugt viel Wärme, die den Schalter beschädigen kann.

Das Kfz-Relais ist ein elektronisches Steuergerät, das üblicherweise in automatischen Steuerschaltungen eingesetzt wird.

Es fungiert im Wesentlichen als „automatischer Schalter“, der einen hohen Strom durch einen niedrigen Strom steuert.

Anwendung:

Geeignet für alle Fahrzeuge und Geräte mit 12-Volt-Gleichstromversorgung. Stromversorgung.

Wird verwendet in Arbeitsscheinwerfern, Nebelscheinwerfern, Anlasser, Scheibenwischern, Lüftern, Lautsprechern, Zentralverriegelung, Alarmanlage, elektrischen Fensterhebern usw.

Anleitung für Relais- und Kabelbaumstecker:

-85: An die Fahrzeugmasse angeschlossen. Dient als gemeinsame Masseverbindung zur Aktivierung und Magnetisierung der internen Spule.

-86: An einen 12-V-DC-Pluspol angeschlossen. Hier wird ein Schalter, der an einen 12-V-DC-Eingang angeschlossen ist, mit dem Relais verbunden.

Wenn über Pin 86 Strom an das Relais angelegt wird, wird der Stromkreis durch Pin 85, der mit der gemeinsamen Masse verbunden ist, geschlossen, wodurch die interne Spule aktiviert und magnetisiert wird.

-87: Normalerweise offener Kontakt, auch NO genannt. Die Verbindung zwischen Pin 87 und Pin 30 wird nur hergestellt, wenn die interne Spule aktiviert oder magnetisiert ist.

-30: Gemeinsamer Kontakt, der je nach Anwendung an eine 12-V-Gleichstromversorgung oder an die Gehäusemasse angeschlossen werden kann.

Lieferumfang:

6 x Relais

6 x Relaiskabelbäume

6 x Flachsicherungen
