Allgemeine Beschreibung

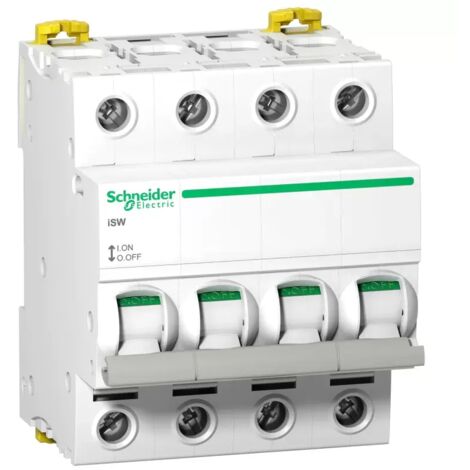

Der Lasttrennschalter iSW-40-4, Teilenummer A9S65440, ist ein modularer und zuverlässiger 4-poliger Schalter mit einem Nennstrom von 40 A. Er dient zum Trennen von Stromkreisen und Teilen elektrischer Anlagen und ist mit einer Visi-Safe-Anzeige ausgestattet, die das Öffnen des Trennschalterkontakts bestätigt. Der Schalter ist für die Abschaltung des Energieflusses zu Kraftwerken zuständig und trägt zur Sicherheit der Arbeitsumgebung bei, indem er Fehler im elektrischen Fluss erkennt und isoliert.Technische daten
- Nennbetriebsspannung: 415 V AC
- Nennfrequenz: 50/60 Hz
- Bemessungsisolationsspannung: 500 V AC
- Nennbetriebsstrom: 40 A
- Bemessungs-Steh-Stoßspannung: 6 kV
- Bemessungs-Kurzschlussausschaltvermögen [Icm]: 4,2 kA
- Bemessungs-Kurzzeitstromfestigkeit [Icw]: 1260 A
- Höhe: 85 mm
- Breite: 72 mm
- Tiefe: 73 mm
- Schutzart des Gehäuses: IP20
- Montageart: DIN-Schienenmontage
- Mechanische Lebensdauer: 20.000 Zyklen
- Elektrische Lebensdauer: 15.000 Zyklen
- Abisolierlänge: 9 mm
- Anzugsdrehmoment: 3,5 Nm
- Verschmutzungsgrad: 3
- Tropikalisierung: 2
- Relative Luftfeuchtigkeit: 95 % bei 55 °C
- Betriebsumgebungstemperatur: -25...60 °C
- Lagertemperatur: -40...85 °C
Kompatibilität und Zubehör
- Kann mit einem Türantrieb, Hilfskontakt oder Stecksockel ausgestattet werden.
- Kompatibilität der Verteilerkämme: Ober- oder Unterteil.
Installation
- Montage auf DIN-Schiene.
Anwendung
- Trennung von Stromkreisen in elektrischen Anlagen.
- Abschaltung des Energieflusses zu Kraftwerken.
Weitere Informationen
- Produkt entspricht der Norm EN/IEC 60947-3.
