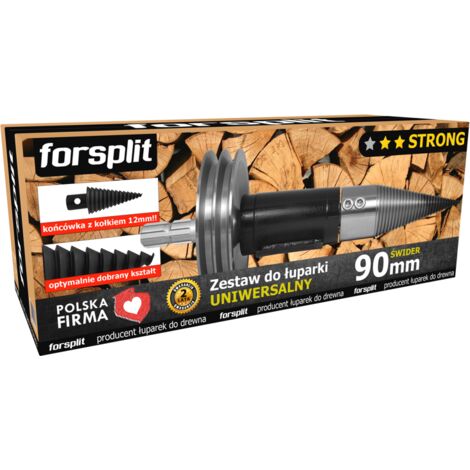

Universal-Schneckenspalter 90 mm / ZWK2P-090K2 Bausatz

Modell: ZWK2P-090K2

Der ZWK2P-090K2 Bausatz mit Riemenscheibe ist für den Bau eines Schneckenspalters konzipiert, der von einem Elektromotor, Verbrennungsmotor oder Traktor über eine Zapfwelle angetrieben wird. Der Bausatz basiert auf einer soliden und langlebigen Nabe mit eingebauten Lagern vom Typ 6207, die Schnecke ist an einer Ausgangswelle vom Typ 35A mit 35 mm Durchmesser befestigt, die Riemenscheibe ist auf einer Welle mit 35 mm Durchmesser montiert, die auf einem 10 mm Keil montiert und mit zwei Seegern gesichert ist. Er verfügt über einen Ausgang für eine Standard-Zapfwelle, die in landwirtschaftlichen Traktoren verwendet wird, d. h. 6 Zähne, 1 3/8 Zoll. Das Set enthält einen Holzbohrer mit 90 mm Durchmesser (mit auswechselbarer, festgesteckter Spitze), der am häufigsten beim Bau robuster Spalter für den Heimgebrauch verwendet wird. Das Set mit dem oben genannten Bohrer ist die universellste Lösung zum Spalten von Standardholzstämmen mit bis zu 40 cm Durchmesser. Der Bohrer ist mit einer auswechselbaren Spitze ausgestattet, die mit einem robusten Spreizstift gesichert ist, sodass die Spitze beim Umschalten auf Linkslauf nicht herausfällt.


Dieses Set wurde auf der Grundlage langjähriger Erfahrung entwickelt und vollständig im eigenen Haus aus hochwertigen Materialien unter Verwendung moderner CNC-Maschinen und -Technologie hergestellt – dies garantiert jahrelangen störungsfreien Betrieb. Was sind die Vorteile unseres Produkts:

Die Nabenkonstruktion besteht aus dickwandigem Rohr und

• SOLIDE bewährte Lager, was maximale ZUVERLÄSSIGKEIT gewährleistet. Wir bieten Produkte höchster Qualität zusammen mit
• einer schriftlichen 24-monatigen Garantie ! Sie kaufen direkt vom POLNISCHEN HERSTELLER!
• Das spezielle Design des Bohrers ermöglicht ein sanftes und schnelles Einschrauben ins Holz.
• Die Bohrerspitze wird professionell wärmebehandelt, was ihre Haltbarkeit und Lebensdauer maximiert! Alle Teile werden in unserem Unternehmen von
• POLNISCHEN Mitarbeitern unter strenger Qualitätskontrolle hergestellt – mit dem Kauf unseres Sets unterstützen Sie die polnische Wirtschaft.
• Sehr gutes Preis-Leistungs-Verhältnis. Tausende zufriedene Kunden auf der ganzen Welt! TECHNISCHE DATEN
• Bohrer mit austauschbarer Spitze (mit Stift):
• [S090K2-35A]

Materialtyp:

Experimentell ausgewählter hochfester CHROMSTAHL

RICHTIG GEHÄRTETE SPITZE – garantiert hohe Haltbarkeit und Langlebigkeit

• Bohrerdurchmesser: fi 90mm
• Bohrerlänge:
• 255 mm Länge des Arbeitsteils:
• 195 mm Durchmesser der Bohrung für die Welle:
• 35 mm Befestigung des Bohrers an der Welle:
• zwei M12-Schrauben , die eine korrekte Funktion in beide Richtungen gewährleisten
• Tiefes Linksgewinde des Bohrers mit sägeförmiger Ausführung, die ein freies Einschrauben in das Holz gewährleistet Die Spitze wird mit einem Spreizstift mit 12 mm Durchmesser verriegelt!
• wodurch die entsprechende Festigkeit der Verbindung erhalten bleibt. Austauschbare Spitzen zum Verkauf erhältlich! Empfohlene Schneckendrehzahl:
• 400-600 U/min Schneckenkomponenten:
• Schneckenkörper (1):
• [K-S090K2] Körperlänge:

165 mm

Länge des Arbeitsteils des Körpers:

105 mm

• Befestigung der austauschbaren Spitze: 12-mm-Erweiterungsstift!!
• Austauschbare Spitze: [SWK2]
• Materialqualität: Experimentell ausgewählter hochfester CHROMSTAHL

RICHTIG GEHÄRTETE SPITZE – dies garantiert ihre hohe Haltbarkeit und Lebensdauer

Länge der Spitze:

• 115 mm Länge des Arbeitsteils der Spitze:
• 90 mm
• Montage im Körper: Spreizstift 12mm!!
• Endstücke ab Lager lieferbar Basisset:
• [ZWK2P] Lochabstand:
• 95mm x 75mm

Nabe:

[PA6207]

• Gehäuselänge: 150mm mit zwei eingebauten massiven 6207ZZ Lagern

Gehäusedurchmesser:

fi 82mm

• Nabenbasis: 120mm x 100mm
• Nabenbasis - Lochabstand: 95mm x 75mm
• Nabenbasis - Lochdurchmesser: fi 10.5mm
• Welle: [WWK2P]
• Materialgüte: Experimentell ausgewählter hochfester CHROMSTAHL

Wellenlänge:

337 mm

• Lagerdurchmesser: fi 35 mm
• Durchmesser unter der Schnecke: fi 35 mm
• Löcher für die Schneckenbefestigungsschrauben: 2 x fi 12 mm
• Durchmesser für Riemenscheibe: 35 mm
• Zapfwellenausgang: 6 Zähne, 1 und 3/8 Zoll
• Riemenscheibe: [K2X17-200-35-K10]
• RIEMENSCHEIBE AUS MASSIVEM STAHL – wir verkaufen keine zerbrechlichen Riemenscheiben aus Gusseisen!

Durchmesser:

fi 200mm

• Wellenlochdurchmesser: fi 35mm
• Keilnutloch: 10mm
• Für Keilriemen: 2X17mm
