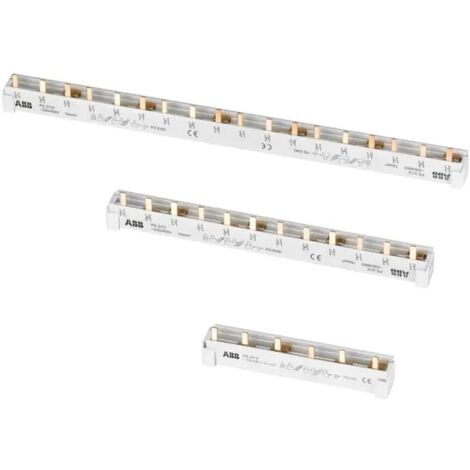

ABB Stotz S&J Sammelschiene pro M Compact PS4/12

Eigenschaften • ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen und weiteren modularen Installationsgeräten\n• Für eine korrekte Phasenschienenauswahl muss Folgendes beachtet werden: Klemmentyp (Doppelklemme oder Käfigklemme), Polzahl der Geräte (1, 2, 3, 4, 1+N oder 3+N), Gerätetyp (Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen oder modulare Installationsgeräte), Kombinationen der verschiedenen Gerätetypen, Verwendung von Sicherungsautomaten mit rechts und unten angebauten Hilfsschaltern, Phasenschienen-Anschlussquerschnitt (Strombelastbarkeit), Anzahl der Module (Auswahl aus Standard-Phasenschienen oder kürzbaren Phasenschienen) Technische Daten:

• Anzahl der Phasen: 4
• Polzahl: 12
• Geeignet für Anzahl Geräte: 3
• Teilungsmaß: 17,5 mm
• Querschnitt: 10 mm²
• Länge: 212 mm
• Breite in Teilungseinheiten: 12
• Bemessungsdauerstrom Iu: 63 A
• Ausführung des elektrischen Anschlusses: Stift
• Isoliert: ja
• Bemessungsstoßspannung: 4 kV
• Max. Bemessungsbetriebsspannung Ue: 690 V
• Bemessungskurzzeitstromfestigkeit Icw: 25 kA
• Geeignet für Geräte mit N-Leiter: nein
• Geeignet für Geräte mit Hilfsschalter: nein
• Farbe: grau

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Anzahl der Phasen: 4
• Polzahl: 12
• Geeignet für Anzahl Geräte: 3
• Teilungsmaß: 17,5 mm
• Querschnitt: 10 mm²
• Länge: 212 mm
• Breite in Teilungseinheiten: 12
• Bemessungsdauerstrom Iu: 63 A
• Ausführung des elektrischen Anschlusses: Stift
• Isoliert: ja
• Bemessungsstoßspannung: 4 kV
• Max. Bemessungsbetriebsspannung Ue: 690 V
• Bemessungskurzzeitstromfestigkeit Icw: 25 kA
• Geeignet für Geräte mit N-Leiter: Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten.
  Technische Daten:
  • Anzahl der Phasen: 4
  • Polzahl: 12
  • Geeignet für Anzahl Geräte: 3
  • Teilungsmaß: 17,5 mm
  • Querschnitt: 10 mm²
  • Länge: 212 mm
  • Breite in Teilungseinheiten: 12
  • Bemessungsdauerstrom Iu: 63 A
  • Ausführung des elektrischen Anschlusses: Stift
  • Isoliert: ja
  • Bemessungsstoßspannung: 4 kV
  • Max. Bemessungsbetriebsspannung Ue: 690 V
  • Bemessungskurzzeitstromfestigkeit Icw: 25 kA
  • Geeignet für Geräte mit N-Leiter: nein
  • Geeignet für Geräte mit Hilfsschalter: nein
  • Farbe: grau

  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
