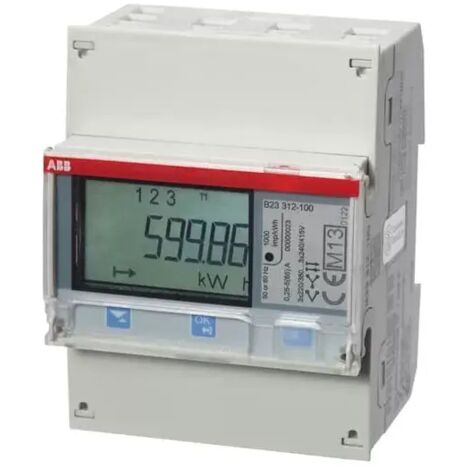

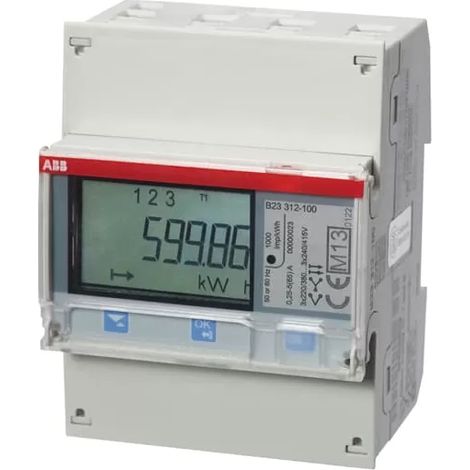

ABB B23 312-100 Drehstromzähler, RS485 „Silber“, 3 Phasen, Direktanschluss 65A 2CMA100169R1000

Produkt nicht auf Lager

Produktinformationen

Beschreibung

Drehstromzähler zur Messung eines Dreileiter- oder Vierleiter-Drehstromnetzes über einen Direktanschluss bis maximal 65 A. Folgende Werte werden über eine Siebensegmentanzeige mit bis zu 7 Stellen ausgegeben: Wirkenergie (Klasse 1) und Blindenergie (Klasse 2) für Import und Export, Leistungen, Ströme, Spannungen (L-L, L-N), Frequenz, cos phi, Power Faktor und Scheinleistung, sowohl je Phase als auch gesamt. Die Kommunikation kann über die integrierte Schnittstelle RS485 (Modbus RTU) oder über die Infrarotschnittstelle zur Anbindung eines KNX-Moduls erfolgen. Der Energiezähler hat 2 fest konfigurierte Ein- und Ausgänge. Der Ausgang kann wahlweise als Impulsausgang zur Ausgabe der Wirk- oder Blindenergie oder als Alarmausgang verwendet werden. Hier können bis zu 25 Alarmwerte (Schwellwerte mit Zeitverzögerung) eingestellt werden. Die Eingänge dienen zur Steuerung der Tarife bzw. zur Zählung externer Impulse. Der rücksetzbare Zwischenzähler ermöglicht das Messen individueller Intervalle. Zusätzlich erfasst der Zähler bis zu 4 Tarife. Der Zähler ist geeicht nach MID und zugelassen gemäß IEC. Die Einbaubreite beträgt 4 DIN-Module.

Technische Details:

NameWert
Hersteller Artikelnummer2CMA100169R1000
TypeB23 312-100
MontageartREG
AusführungDirektmessung
Anzeigeartdigital
Zählertypelektronisch
Anzahl der Stellen7
Breite in Teilungseinheiten4
Maximalstrom (Imax)65 A
Frequenz47,5 bis 63 Hz
Geeignet fürBezug/Lieferung
GenauigkeitsklasseB
Ausführung der SchnittstelleRS-485
ZulassungMeasuring Instruments Directive
Geeichtja
Rücklaufsperreja
Tarifsteuerungintern/extern
TarifausführungMultitarif
EnergieartWirk- und Blindleistung
Schutzart (IP)IP20
Impulsausgangelektrisch
ImpulsartS0
Impulsrate1 bis 9999 Imp/kV Ah
PolartDreileiter/Vierleiter
Messungsart Lastgangja
EDL40-Signaturnein
Mit Sperrcodenein
Nennspannung (Un) N-L176 bis 276 V
Nennspannung (Un) L-L400 bis 400 V
Nennstrom (In)5 A

Eigenschaften

  • Marke
    ABB
  • Gewicht
    2000 g
  • Leistung
    1000 W
  • Elektrische Spannung
    100 V
  • Stromstärke
    65 A
