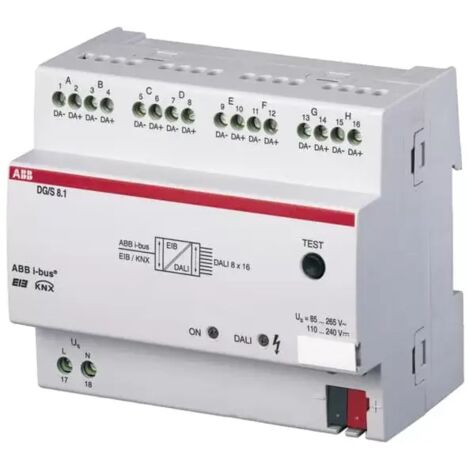

ABB DG/S8.1 DALI-Gateway, 8fach, REG 2CDG110025R0011

Busch-Jaeger DALI-Gateway, 8fach, REG (DG/S8.1), 2CDG110025R0011

DALI-Gateway, 8fach, REG

Single-Master DALI Controller nach DALI (EN 62386) trademarked, steuert bis zu 128 Standard-DALI Teilnehmer (DT0) nach DALI oder DALI-2. Dafür stehen 8 separate, voneinander unabhängige DALI-Kanäle zur Verfügung. Pro Kanal können bis zu 16 DALI-Betriebsgeräte angeschlossen werden. Die DALI-Stromversorgung ist im Gateway integriert. Die Funktionen Schalten, Dimmen, Wert setzen, Lampen- und EVG-Fehlerrückmeldung stehen für jeden Kanal zur Verfügung. Eine Lampeneinbrennzeit und 16 Lichtszenen sind einstellbar. Da keine Adressierung oder Inbetriebnahme der DALI-Betriebsgeräte erforderlich ist, wird die Inbetriebnahme wesentlich vereinfacht.

DALI-Gateway, 8fach, REG

Single-Master DALI Controller nach DALI (EN 62386) trademarked, steuert bis zu 128 Standard-DALI Teilnehmer (DT0) nach DALI oder DALI-2. Dafür stehen 8 separate, voneinander unabhängige DALI-Kanäle zur Verfügung. Pro Kanal können bis zu 16 DALI-Betriebsgeräte angeschlossen werden. Die DALI-Stromversorgung ist im Gateway integriert. Die Funktionen Schalten, Dimmen, Wert setzen, Lampen- und EVG-Fehlerrückmeldung stehen für jeden Kanal zur Verfügung. Eine Lampeneinbrennzeit und 16 Lichtszenen sind einstellbar. Da keine Adressierung oder Inbetriebnahme der DALI-Betriebsgeräte erforderlich ist, wird die Inbetriebnahme wesentlich vereinfacht.

• Farbe: lichtgrau
• Montage- und Betriebsanleitung: Montage- und Betriebsanleitung (.PDF) DG/S 8.1 (GHQ6307093P0002)
• Installations- und Inbetriebnahmehandbuch: 2CDC507054D0201
• Verdrahtungsplan: 2CDC072035F0006
• Montageart: DIN-Schiene
• Umgebungstemperatur: (Betrieb) -5 ... +45 °C
• Schutzart: IP20
• Datenblatt, technische Information: Technical Data (.PDF) [EN] DG/S 8.1 (2CDC507050D0201), Product Information (.PDF) [EN] DG/S 8.1 (2CDC507051D0201), Product Information (.PDF) [EN] DG/S x.x, DGN/S, DLR/S (2CDC507097D0203)
• Signalart: DALI
• Anzahl Ausgänge: 8
• Anzahl LEDs: 1
• Unterstützte Bussysteme: KNX (TP)DALI
• Produktreihe: KNX
• Software updatebar: Ja
• Integrierter Webserver: Nein
• Manuelle Bedienung: Ja
• Anzahl Batterien: 0
• Hilfsspannung AC/DC: 110 ... 230 V AC
• Eingangsspannung (Uin): 230 V AC
• Verlustleistung: 6 W
• Farbe: lichtgrau
• Breite in Teilungseinheiten: 6.0
• Breite (Netto-Abmessung): 108 mm
• Höhe (Netto-Abmessung): 90 mm
• Tiefe (Netto-Abmessung): 64.5 mm
• Nettogewicht: 0.266 kg
• EPLAN Daten: 9AAC189178_EPLAN
