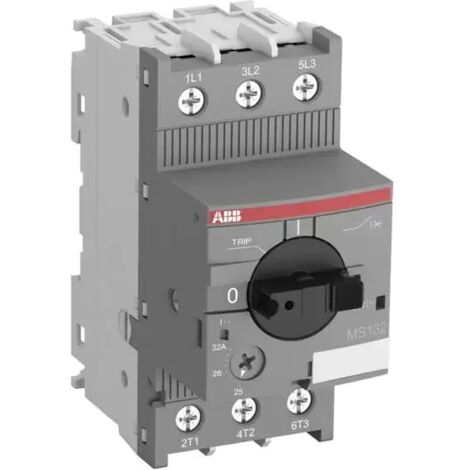

Motorschutzschalter Abb 10-16A 100Ka 2,5 Module MS132 EP 885 6

Produktinformationen

Beschreibung

Eigenschaften • Motorschutzschalter MS132 mit thermischem und elektromagnetischem Schutz steht für die kompakte und leistungsstarke Baureihe mit hohem Kurzschlussausschaltvermögen für den Motorschutz bis 15 kW (400 V) mit einer Modulbreite von 45 mm.\n• Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/TRIP/0.\nDarüber hinaus verfügt MS132 über eine Kurzschlussanzeige.\n• Der Drehgriff ist mit Hilfe eines Vorhängeschlosses in 0-Position direkt verriegelbar.\n• Hilfs-, Signal- und Kurschlussmeldekontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden.\n• 3-Phasen-Schienen für 65 A bzw. für 100 A und Einspeiseblöcke für 25 mm²bzw. 35 mm²erlauben die gemeinsame Einspeisung mehrerer Motorschutzschalter.\n• Schutzgehäuse sowie Zubehör für Schaltschrank- und Türeinbau ergänzen das Sortiment.\n• Atex-Zertifizierung erlaubt den Schutz von Motoren im Ex-Bereich, UL-Zulassung als>Self protected combination motor cotroller Technische Daten:

Überlastauslöser Stromeinstellung: 10..16 A
Einstellbereich des unverzögerten Kurzschlussauslösers: 240 A
Mit thermischem Schutz: Ja
Phasenausfallempfindlich: Ja
Auslösetechnik: thermomagnetisch
Bemessungsbetriebsspannung: 250..690 V
Bemessungsdauerstrom Iu: 16 A
Bemessungsbetriebsleistung bei AC-3, 400 V: 7,5 kW
Anschlussart Hauptstromkreis: Schraubanschluss
Ausführung des Betätigungselements: Drehknopf
Gerätebauart: Komplettgerät im Gehäuse
Mit integriertem Hilfsschalter: Nein
Mit integriertem Unterspannungsauslöser: Nein
Polzahl: 3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC: 100 kA
Schutzart (IP): IP20
Höhe: 97,8 mm
Breite: 45 mm
Tiefe: 86,55 mm

Bitte beachten Sie: Dekoration nicht im Lieferumfang Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten.
Technische Daten:

Überlastauslöser Stromeinstellung: 10..16 A
Einstellbereich des unverzögerten Kurzschlussauslösers: 240 A
Mit thermischem Schutz: Ja
Phasenausfallempfindlich: Ja
Auslösetechnik: thermomagnetisch
Bemessungsbetriebsspannung: 250..690 V
Bemessungsdauerstrom Iu: 16 A
Bemessungsbetriebsleistung bei AC-3, 400 V: 7,5 kW
Anschlussart Hauptstromkreis: Schraubanschluss
Ausführung des Betätigungselements: Drehknopf
Gerätebauart: Komplettgerät im Gehäuse
Mit integriertem Hilfsschalter: Nein
Mit integriertem Unterspannungsauslöser: Nein
Polzahl: 3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC: 100 kA
Schutzart (IP): IP20
Höhe: 97,8 mm
Breite: 45 mm
Tiefe: 86,55 mm

Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

Eigenschaften

Marke
ABB
Stromstärke
16 A
Zusätzliche Herstellergarantie
2 Jahr(e)
Ursprung
Hergestellt in Deutschland
Menge pro Pack
1
Auslösekennlinie
C
Verfügbarkeit von Ersatzteilen
0 Jahr(e)
Leistungsschalterfunktion
Motor
Frequenz
50 Hz
Höhe
90 mm
Schutzklasse
IP20
Nennintensität
AC
Breite
45 mm
Material
Kunststoff
Art der ElektroInstallation
DIN-Schiene
Anzahl der Pole
3
Gewicht
310 g
Schaltleistung, Schaltkraft
100 kA
Elektrische Spannung
230 V
Anschlusstyp
Zum Schrauben
Leitungsschutzschaltertyp
Lasttrennschalter
Anschlussporttyp
DIN
Typ des Differenzialschalters
A
ManoMano Art.-Nr
ME6526274
MMID
716713557792
Herstellerreferenz
ABB EP 885 6
EAN
4013614400117
