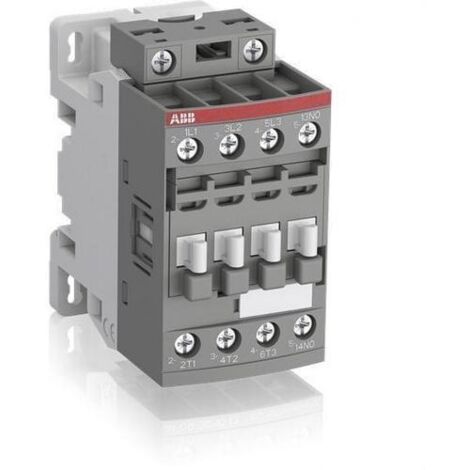

ABB SCHÜTZ (20)24-6050/60 (AF16Z-30-10-21)

10 € Rabatt ab 250 €
mit dem Code

Kaufen Sie für Ihr Unternehmen?

Verhandelte Preise exkl. MwSt. bis zu -20%

Zu einem Pro-Konto wechseln

Ähnliches Produkt geliefert von

Eosnow Heckklappen-Kofferraumffnerschalter für Megane Clio Captur Scenic Kangoo 8200076256

11,99 €

Verkauft von 0815

Produktinformationen

Beschreibung

Schütze AF09 bis AF96 von 4 bis 45 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben, von unten oder von oben und unten. Anbaubare Zubehörteile sind 1- und 4-polige frontseitig aufsteckbare Hilfsschalter sowie rechts- und linksseitig montierbare 2-polige Hilfsschalter. Für frontseitigen Spulenanschluss steht bis AF65 ein weiterer Hilfsschalterblock mit 1S+1Ö und Spulenanschlüssen A1 und A2 zur Verfügung. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.

Technische Details:

Name	Wert
Type	AF16Z-30-10-21
Hersteller Artikelnummer	1SBL176001R2110
Geeignet für Reiheneinbau	nein
Bemessungsbetriebsleistung bei AC-3, 400 V	7,5 kW
Anzahl der Öffner als Hauptkontakte	0
Bemessungssteuerspeisespannung AC 60 Hz	24 bis 60 V
Bemessungssteuerspeisespannung AC 50 Hz	24 bis 60 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	30 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	18 A
Anzahl der Hilfskontakte als Öffner	0
Anzahl der Hilfskontakte als Schließer	1
Anzahl der Schließer als Hauptkontakte	3
Bemessungssteuerspeisespannung DC	20 bis 60 V
Anschlussart Hauptstromkreis	Schraubanschluss
Spannungsart zur Betätigung	AC/DC

Eigenschaften

Marke
ABB
Zusätzliche Herstellergarantie
2 Jahr(e)
Farbe
Grau
Höhe
51 mm
Stromstärke
30 A
Breite
81 mm
Material
Metall
Anzahl der Pole
3
Gewicht
320 g
Elektrische Spannung
60 V
Spulentyp
Klassisch
Art des Kontakts
Normalerweise Geschlossen
ManoMano Art.-Nr
ME18164161
MMID
912282526628
Herstellerreferenz
1SBL176001R2110
EAN
3471523113817
