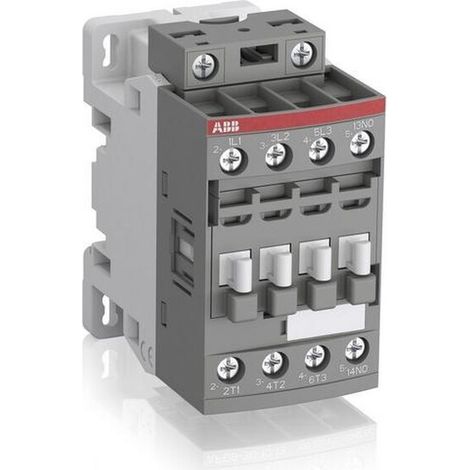

ABB SCHÜTZ 250-500V50/60HZ-DC (AF16-30-10-14)

10 € Rabatt ab 250 €
mit dem Code

Kaufen Sie für Ihr Unternehmen?

Verhandelte Preise exkl. MwSt. bis zu -20%

Zu einem Pro-Konto wechseln

Verkauft von Di-Life und 1 weiterer Händler

Produktinformationen

Beschreibung

Schütze AF09 bis AF96 von 4 bis 45 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben, von unten oder von oben und unten. Anbaubare Zubehörteile sind 1- und 4-polige frontseitig aufsteckbare Hilfsschalter sowie rechts- und linksseitig montierbare 2-polige Hilfsschalter. Für frontseitigen Spulenanschluss steht bis AF65 ein weiterer Hilfsschalterblock mit 1S+1Ö und Spulenanschlüssen A1 und A2 zur Verfügung. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.

Technische Details:

Name	Wert
Type	AF16-30-10-14
Hersteller Artikelnummer	1SBL177001R1410
Anzahl der Öffner als Hauptkontakte	0
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	16 A
Anzahl der Hilfskontakte als Öffner	0
Anzahl der Hilfskontakte als Schließer	1
Anzahl der Schließer als Hauptkontakte	3
Bemessungsbetriebsleistung bei AC-3, 400 V	7,5 kW
Geeignet für Reiheneinbau	nein
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	30 A
Bemessungssteuerspeisespannung AC 50 Hz	250 bis 500 V
Bemessungssteuerspeisespannung AC 60 Hz	250 bis 500 V
Bemessungssteuerspeisespannung DC	250 bis 500 V
Anschlussart Hauptstromkreis	Schraubanschluss
Spannungsart zur Betätigung	AC/DC

Eigenschaften

Marke
ABB
Zusätzliche Herstellergarantie
2 Jahr(e)
Höhe
45 mm
Schutzklasse
IP20
Breite
77 mm
Material
Kunststoff
Art der ElektroInstallation
Sichtbar
Anzahl der Pole
3
Gewicht
400 g
Stromnetz
Einphasig
ManoMano Art.-Nr
ME18164165
MMID
259252977528
Herstellerreferenz
1SBL177001R1410
EAN
3471523110649
