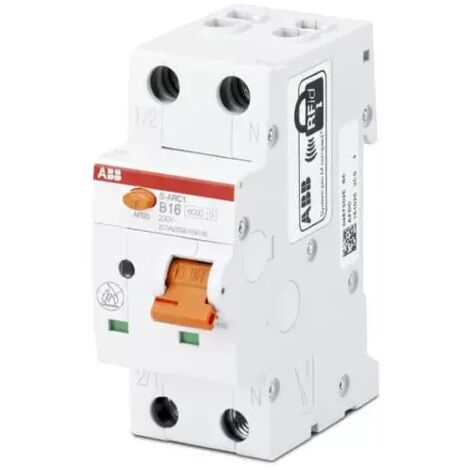

ABB Stotz S&J Brandschutzschalter B10,6kA,1P+N S-ARC1 B10

Eigenschaften • Fehlerlichtbogen-Schutzeinrichtung (AFDD) mit Sicherungsautomat (MCB) nach IEC/EN 62606 (VDE 0665-10) und IEC/EN 60898-1 (VDE 0641-11) bieten Schutz vor seriellen und parallelen Fehlerlichtbögen, Schutz vor Überstrom (Überlast oder Kurzschluss), Schutz vor Überspannung (nur für AFDD intern) und Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-420.\n• Verpflichtende Einsatzgebiete nach der DIN VDE 01000 sind in einphasigen Wechselspannungssystemen mit In=16 A in Schlaf- oder Aufenthaltsräumen von Heimen und Tageseinrichtungen für Kinder, behinderte bzw. alte Menschen oder von barrierefreien Wohnungen sowie in Räumen oder Orten mit Feuerrisiko (mit besonderem Brandrisiko, Feuergefährdete Betriebsstätten), überwiegend/hauptsächlich aus brennbaren Baustoffen (Klassifizierung der Brennbarkeit der Baustoffe obliegt z. B. dem Hersteller vom Holzhaus), Gefährdung unersetzbarer Güter - Kulturgüter mit besonders hohem Wert und in einphasigen Endstromkreisen die elektrische Betriebsmittel in den angesprochenen Bereichen versorgen oder diese Bereiche durchqueren\n• Empfohlen ist der Einsatz von AFDDs in Räumen mit Schlafmöglichkeiten, Räumen oder Orten mit feuerverbreitender Struktur und Endstromkreisen mit hoher Anschlussleistung.\n• Allgemein wird der AFDD auch zur Erhöhung des Brandschutzes vor elektrisch gezündeten Bränden empfohlen.\n• LED Indikator, um die Ursache der Auslösung zu identifizieren\n• Einspeisung von oben oder unten beliebig, Querverdrahtung z.B. zu FI-Schutzschalter im hinteren Klemmenbereich möglich\n• Zubehör des System pro M compact anbaubar.\n• Bemessungsschaltvermögen nach IEC/EN 60898-1 Icn=6kA.\n• AFDD+MCB S-ARC1 ist 1polig geschützt (LS), 2polig schaltend Technische Daten:

• Auslösecharakteristik: B
• Polzahl: 2
• Bemessungsstrom: 10:00:00
• Bemessungsspannung: 230 V
• Bemessungsabschaltvermögen nach EN 60898: -1 Bitte Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten.
  Technische Daten:
  • Auslösecharakteristik: B
  • Polzahl: 2
  • Bemessungsstrom: 10:00:00
  • Bemessungsspannung: 230 V
  • Bemessungsabschaltvermögen nach EN 60898: -1 kA
  • Bemessungsabschaltvermögen nach IEC 60947-2: 10 kA
  • Spannungsart: AC
  • Energiebegrenzungsklasse: 4
  • Frequenz: 0 Hz
  • Mitschaltender Neutralleiter: Ja
  • Überspannungskategorie: 3
  • Verschmutzungsgrad: 2
  • Breite in Teilungseinheiten: 2
  • Einbautiefe: 69 mm
  • Zusatzeinrichtungen werkseitig angebaut: Brandschutzschalter
  • Bemessungsschaltstrom Zusatzeinrichtung: 10:00:00
  • Bemessungsspannung Zusatzeinrichtung: 230 V
  • Steuerspannungsart Zusatzeinrichtung: AC
  • Schutzart (IP): IP2X
  • Baugröße (nach DIN 43880): 2

  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
