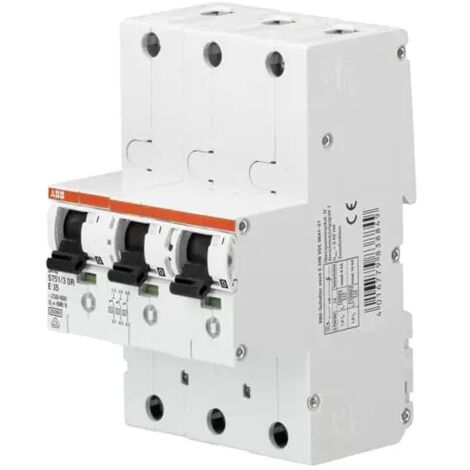

ABB S751/3DR-E 35 sel. Haupt-LS SHU E-Char.,25kA,35A,3x1P 2CDH781001R2352

Eigenschaften • Die selektiven Haupt-Sicherungsautomaten der Baureihe S750DR sind nach DIN VDE 0641-21 als spannungsunabhängige selektive Hauptleitungsschutzschalter (SHU) zertifiziert sowie laienbedienbar und für die höchste Überspannungskategorie ausgelegt.\n• Ihr Anwendungsgebiet ist vielfältig: als Trennvorrichtung am Zählerplatz gemäß der TAB der Netzbetreiber bzw. VDE-AR-N 4101 genauso wie in allen Niederspannungs-Hauptverteilungen zum Schutz von Verteilungsstromkreisen und als Freischalteinrichtung mit Trennfunktion.\n• Hervorzuheben sind die besonderen Selektivitätseigenschaften zur Sicherstellung einer hohen Anlagenverfügbarkeit.\n• Sie sind zur Montage auf einer 35 mm Hutprofil-Schiene nach DIN EN 60715 vorgesehen.\n• Geräte der S 750DR-Familie beinhalten eine integrierte Sperrmöglichkeit, die eine gleichzeitige Blockierung der 3 Pole einer Drehstrom-Versorgung ermöglicht.\n• Der integrierte Sperrschieber verriegelt in EIN- oder AUS-Stellung und kann zusätzlich mit Vorhängeschloss, Drahtplombe oder Kabelbinder gesichert werden.\n• Der Schaltzustand kann über einen anbaubaren Hilfsschalter überwacht werden. Technische Daten:

• Auslösecharakteristik: E
• Polzahl: 3
• Bemessungsstrom: 35 A
• Bemessungsspannung: 400 V
• Bemessungsisolationsspannung Ui: 690 V
• Bemessungsabschaltvermögen: 25 kA
• Mitschaltender Neutralleiter: Nein
• Frequenz: 50 Hz
• Überspannungskategorie: 4
• Verschmutzungsgrad: 3
• Bemessungsstoßspannungsfestigkeit: 6 kV
• Montageart: DIN-Schiene
• Schutzart (IP): IP40
• Baugröße (nach DIN 43880): 6

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Auslösecharakteristik: E
• Polzahl: 3
• Bemessungsstrom: 35 A
• Bemessungsspannung: 400 V
• Bemessungsisolationsspannung Ui: 690 V
• Bemessungsabschaltvermögen: Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten.
  Technische Daten:
  • Auslösecharakteristik: E
  • Polzahl: 3
  • Bemessungsstrom: 35 A
  • Bemessungsspannung: 400 V
  • Bemessungsisolationsspannung Ui: 690 V
  • Bemessungsabschaltvermögen: 25 kA
  • Mitschaltender Neutralleiter: Nein
  • Frequenz: 50 Hz
  • Überspannungskategorie: 4
  • Verschmutzungsgrad: 3
  • Bemessungsstoßspannungsfestigkeit: 6 kV
  • Montageart: DIN-Schiene
  • Schutzart (IP): IP40
  • Baugröße (nach DIN 43880): 6

  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
