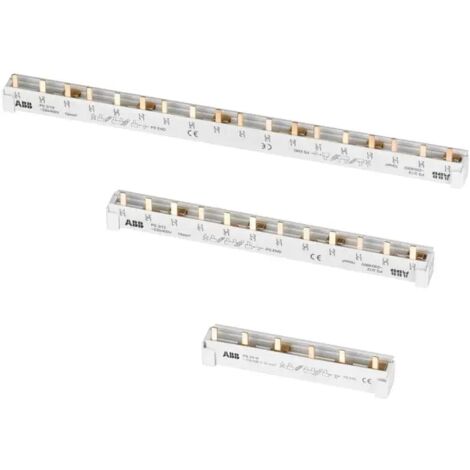

ABB Stotz S&J Sammelschiene pro M Compact PS3/39H

Eigenschaften • ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen und weiteren modularen Installationsgeräten.\n• Für eine korrekte Phasenschienenauswahl muss Folgendes beachtet werden: Klemmentyp (Doppelklemme oder Käfigklemme), Polzahl der Geräte (1, 2, 3, 4, 1+N oder 3+N), Gerätetyp (Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen oder modulare Installationsgeräte), Kombinationen der verschiedenen Gerätetypen, Verwendung von Sicherungsautomaten mit rechts und unten angebauten Hilfsschaltern, Phasenschienen-Anschlussquerschnitt (Strombelastbarkeit), Anzahl der Module (Auswahl aus Standard-Phasenschienen oder kürzbaren Phasenschienen). Technische Daten:

• Anzahl der Phasen: 3
• Polzahl: 39
• Geeignet für Anzahl Geräte: 13
• Teilungsmaß: 17,5 mm
• Querschnitt: 10 mm²
• Länge: 1020 mm
• Bemessungsdauerstrom Iu: 63 A
• Ausführung des elektrischen Anschlusses: Stift
• Isoliert: Ja
• Bemessungsstoßspannung: 4,5 kV
• Bedingter Bemessungskurzschlussstrom Iq: 25 kA
• Max. Bemessungsbetriebsspannung Ue: 690 V
• Bemessungskurzzeitstromfestigkeit Icw: 25 kA
• Geeignet für Geräte mit N-Leiter: Nein
• Geeignet für Geräte mit Hilfsschalter: Ja
• Farbe: grau

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Anzahl der Phasen: 3
• Polzahl: 39
• Geeignet für Anzahl Geräte: 13
• Teilungsmaß: 17,5 mm
• Querschnitt: 10 mm²
• Länge: 1020 mm
• Bemessungsdauerstrom Iu: 63 A
• Ausführung des elektrischen Anschlusses: Stift
• Isoliert: Ja
• Bemessungsstoßspannung: 4,5 kV
• Bedingter Bemessungskurzschlussstrom Iq: 25 kA
• Max. Bemessungsbetriebsspannung Ue: 690 V
• Bemessungskurzzeitstromfestigkeit Icw: 25 Bitte Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten.
  Technische Daten:
  • Anzahl der Phasen: 3
  • Polzahl: 39
  • Geeignet für Anzahl Geräte: 13
  • Teilungsmaß: 17,5 mm
  • Querschnitt: 10 mm²
  • Länge: 1020 mm
  • Bemessungsdauerstrom Iu: 63 A
  • Ausführung des elektrischen Anschlusses: Stift
  • Isoliert: Ja
  • Bemessungsstoßspannung: 4,5 kV
  • Bedingter Bemessungskurzschlussstrom Iq: 25 kA
  • Max. Bemessungsbetriebsspannung Ue: 690 V
  • Bemessungskurzzeitstromfestigkeit Icw: 25 kA
  • Geeignet für Geräte mit N-Leiter: Nein
  • Geeignet für Geräte mit Hilfsschalter: Ja
  • Farbe: grau

  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
