Name: Nebenschlussklemme 3x35 max 9984 bm
Brand: B.M.
SKU: 9984
Availability: OutOfStock
Rating: 4.6 (5 reviews)

Produktinformationen

Beschreibung

Allgemeine Beschreibung

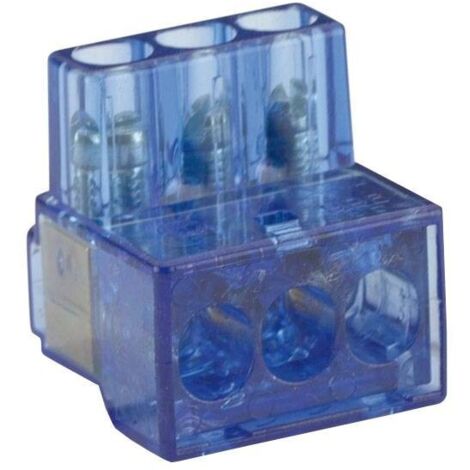

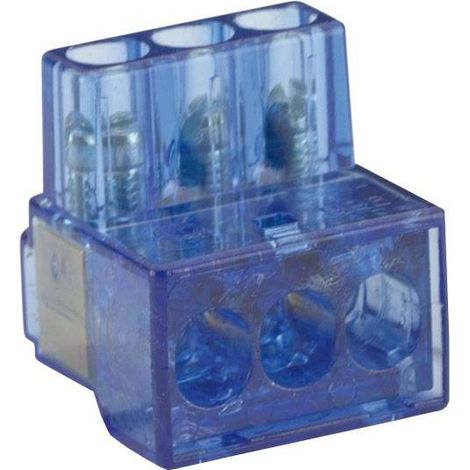

Die Abzweigklemme BM Code 9984 ist eine 3-polige Klemme, die zum Verbinden und Abzweigen von elektrischen Leitern mit einem maximalen Querschnitt von 35 mm² entwickelt wurde. Sie besteht aus isolierendem Material und bietet eine sichere und robuste Lösung für das Spleißen und Verteilen von Stromkabeln. Jeder Pol ermöglicht den Anschluss von einem oder mehreren Leitern mittels Schrauben oder anderen Klemmsystemen und gewährleistet einen zuverlässigen elektrischen Kontakt, auch bei großen Kabelquerschnitten. Diese Klemme ist ideal für die Herstellung von Verbindungen in Verteilerkästen oder innerhalb von Geräten, in denen Stromkabel auf sichere und organisierte Weise gehandhabt werden müssen.

Technische daten

Typ: Abzweigklemme

Anzahl der Pole: 3

Isoliermaterial: Polycarbonat (PC), transparent, selbstverlöschend UL 94 V0

Anschließbarer Kabelquerschnitt: bis zu 35 mm²

Klemmsystem: Schraube

Montage: Auf DIN 46277/1 und DIN 46277/3 Schiene

Maximale Betriebstemperatur: 85 °C

Bezugsnormen: EN 60998-1: 2004, EN 60998-2-1: 2004

Farbe: Transparent

Installation

Sicherstellen, dass die Stromversorgung ausgeschaltet ist.

Die zu verbindenden Kabel auswählen (maximaler Querschnitt 35 mm²) und die Enden auf die gewünschte Länge abisolieren.

Lösen Sie die Klemmschrauben an einem der Pole der Klemmenleiste.

Führen Sie den abisolierten Leiter in den Polschlitz ein und achten Sie darauf, dass er vollständig eingeführt ist.

Ziehen Sie die Schraube an, um den Leiter fest zu fixieren, und achten Sie darauf, dass keine blanken Drähte außerhalb der Klemme liegen.

Wiederholen Sie die Schritte für alle anzuschließenden Leiter und verwenden Sie die gewünschten Pole für die Abzweigungen.

Befestigen Sie die Klemmenleiste mit dem entsprechenden Zubehör (falls erforderlich) auf einer DIN-Schiene.

Prüfen Sie, ob alle Anschlüsse sicher sind und keine Kurzschlüsse vorliegen.

Stellen Sie die Stromversorgung wieder her und testen Sie den Betrieb.

Anwendung

Verdrahtung von Stromverteilern.

Verbindungen in Verteilerkästen für Hochstromkreise.

Anschlüsse in Industrieanlagen mit hoher Stromaufnahme.

Stromversorgungssysteme für Maschinen und Anlagen.

Allgemeine Abzweigung von Kabeln mit hohem Querschnitt.

Weitere Informationen

Prüfen Sie die Strom- und Spannungswerte der Klemmenleiste, um sicherzustellen, dass sie für den Einsatz mit Kabeln bis zu 35 mm² geeignet sind.

Achten Sie darauf, dass der verwendete Kabelquerschnitt den maximal zulässigen Wert (35 mm²) nicht überschreitet.

Ziehen Sie die Schrauben mit dem richtigen Drehmoment an, um einen guten elektrischen Kontakt zu gewährleisten, ohne die Leiter oder das Klemmbrett zu beschädigen.

Überprüfen Sie die Anschlüsse regelmäßig auf Lockerheit oder Anzeichen von Überhitzung, insbesondere bei Anwendungen mit hohen Lasten.

Die elektrische Installation muss von qualifiziertem Personal unter Einhaltung der geltenden Sicherheitsvorschriften durchgeführt werden.

Eigenschaften

Marke
B.M.
Menge pro Pack
1
Farbe
Transparent
Material
Polycarbonat
Anzahl der Terminalanschlüsse
3
Gewicht
1 g
ManoMano Art.-Nr
ME13595385
MMID
685135920438
Herstellerreferenz
9984
EAN
8013629499843
