Allgemeine Beschreibung

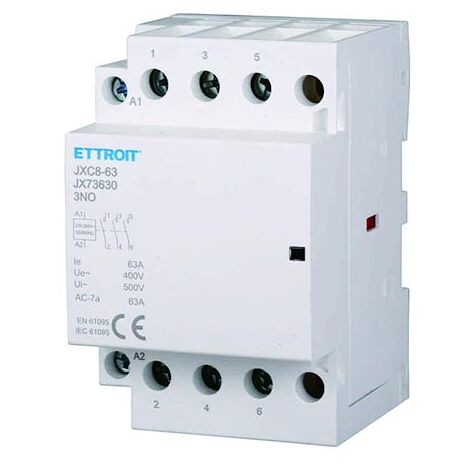

Der ETTROIT JX73630 ist ein modularer DIN-Schienenschütz, der zur Steuerung und Verwaltung elektrischer Lasten bis zu 63 A geeignet ist. Er verfügt über 3 Pole mit 3 Schließerkontakten (NO) und einer Stromspule, die mit 220–240 V AC bei 50/60 Hz betrieben wird. Dieser Schütz ist ideal für Wohn- und Industrieanwendungen wie Automatisierung, Motorsteuerung, Beleuchtung, Heizung, Lüftung und Pumpensysteme. Sein robustes und kompaktes Design ermöglicht eine einfache Installation in modularen Schalttafeln.Technische daten
- Typ: Modulares Schütz
- Polzahl: 3P
- Kontakteinrichtung: 3 Schließer (normalerweise offen)
- Spulenspannung: 220–240 V AC, 50/60 Hz
- Nennstrom: 63 A (AC7a)
- Bemessungsbetriebsspannung (Ue): 400 V AC
- Bemessungsisolationsspannung (Ui): 500 V
- Montage: 35-mm-DIN-Schiene
- Belegte DIN-Module: 3
- Material: Selbstverlöschender Kunststoff
- Frontschutz: IP20
Kompatibilität und Zubehör
- Geeignet für modulare Schalttafeln
- Kompatibel mit verschiedenen Automatisierungs- und Steuerungssystemen
Installation
- Einfacher Einbau auf einer 35-mm-DIN-Schiene
- Robuste Bauweise für eine sichere Montage
Anwendung
- Automatisierung
- Motorsteuerung
- Beleuchtung
- Heizung
- Lüftung
- Pumpensysteme
