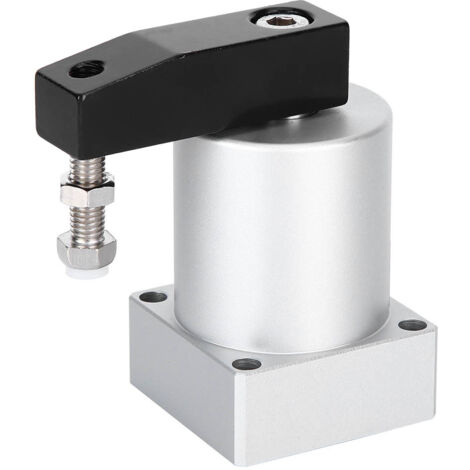

ACK3290L Doppeltwirkender pneumatischer Drehzylinder zum Spannen und Pressen von Teilen
Kaufen Sie für Ihr Unternehmen?
Verhandelte Preise exkl. MwSt. bis zu -20%
'/%3E%3C/svg%3E)
Das könnte Sie auch interessieren
Mit ähnlichen Produkten vergleichen
Produktinformationen
Beschreibung
Detaillierte technische Daten:
- Wirkungsart: Doppeltwirkend
- Kolbenstangen-Außendurchmesser: Ca. 16 mm / 0,6 Zoll
- Arbeitsmedium: Luft (erfordert Filtration durch einen Filter mit mindestens 40 μm Porengröße)
- Betriebsdruckbereich: 0,15 bis 1,0 MPa (22 bis 145 psi)
- Garantierter Widerstandsdruck: 1,5 MPa (215 psi)
- Betriebstemperaturbereich: -20 °C bis 80 °C
- Betriebsgeschwindigkeitsbereich: 50 bis 200 mm/s
- Hubtoleranz: 1,0
- Drehwinkeltoleranz: ±1,5°
- Dämpfungstyp: Keine
- Anschlussgröße: PT1/8
- Optionale Modelle verfügbar: ACK32-90L oder ACK32-90R
Für optimale Für einen sicheren Betrieb beachten Sie bitte folgende wichtige Punkte:
1. Das Werkstück darf nur während des Spannvorgangs, nicht während des Drehvorgangs, eingespannt werden.
2. Die Spannfläche muss senkrecht zum Zylinder stehen. Sobald das Werkstück eingespannt ist, darf es nicht mehr bewegt werden.
3. Spülen Sie die Leitungen vor dem Anschließen, um zu verhindern, dass Verunreinigungen in den Zylinder gelangen.
4. Verwenden Sie ausschließlich Druckluft, die durch ein Filterelement mit einer Porengröße von mindestens 40 μm gefiltert wurde.
5. Schützen Sie den Zylinder bei längerer Lagerung vor Rost, indem Sie die Ein- und Auslassöffnungen verschließen und das Ende der Kolbenstange mit Rostschutzöl behandeln. Ihre Bestellung umfasst: 1 doppeltwirkenden pneumatischen Drehspannzylinder.
Eigenschaften
- MarkeMIXHOME
- Menge pro Pack1
- MaterialAluminium
- Druck10 bar
- ManoMano Art.-NrME210932846
- MMID642462347795
- HerstellerreferenzYC0408-YM15465
- EAN1210990052364
